SEQUENCEUR SSPA

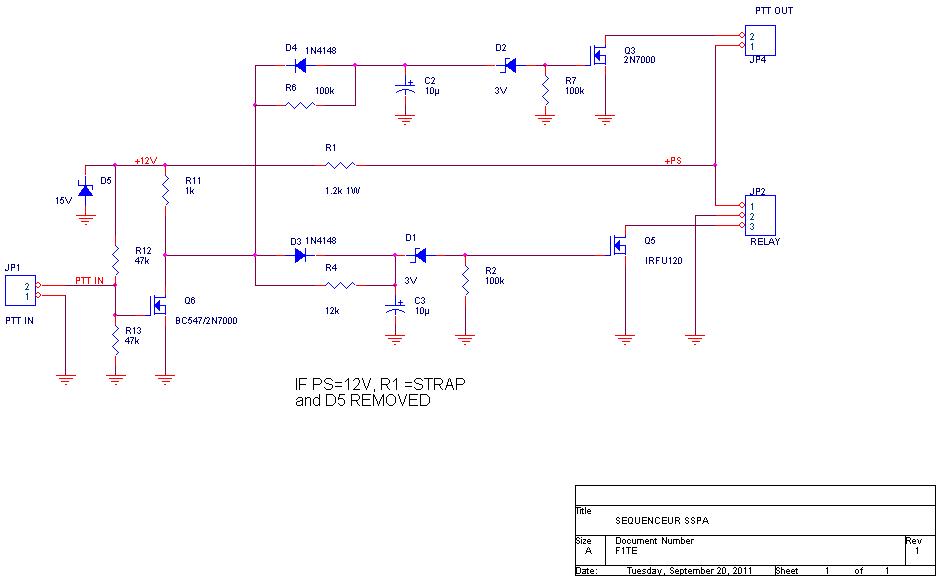

Basé sur un schéma original de DB6NT, ce séquenceur permet d'introduire un délai sur la commande PTT du SSPA pour que les relais d'entrée et de sortie soit bien positionnés quand la RF sera appliquée à l'entrée.
Le PTT OUT sera validé après les relais et libéré avant ceux-ci.
Based on an original design of DB6NT, this sequencer allows to introduce a delay on the SSPA PTT command for the relay input and output is well positioned when the RF is applied to the input.
The PTT OUT will be validated after the relays and released before them.
L'alimentation +PS est fonction des relais utilisés, 12, 24 ou 48V.
Voltage + PS according to the relays used, 12, 24 or 48V.
