Nous avons continué à travailler sur ce projet de GPSDO dans le but d'améliorer ses performances.

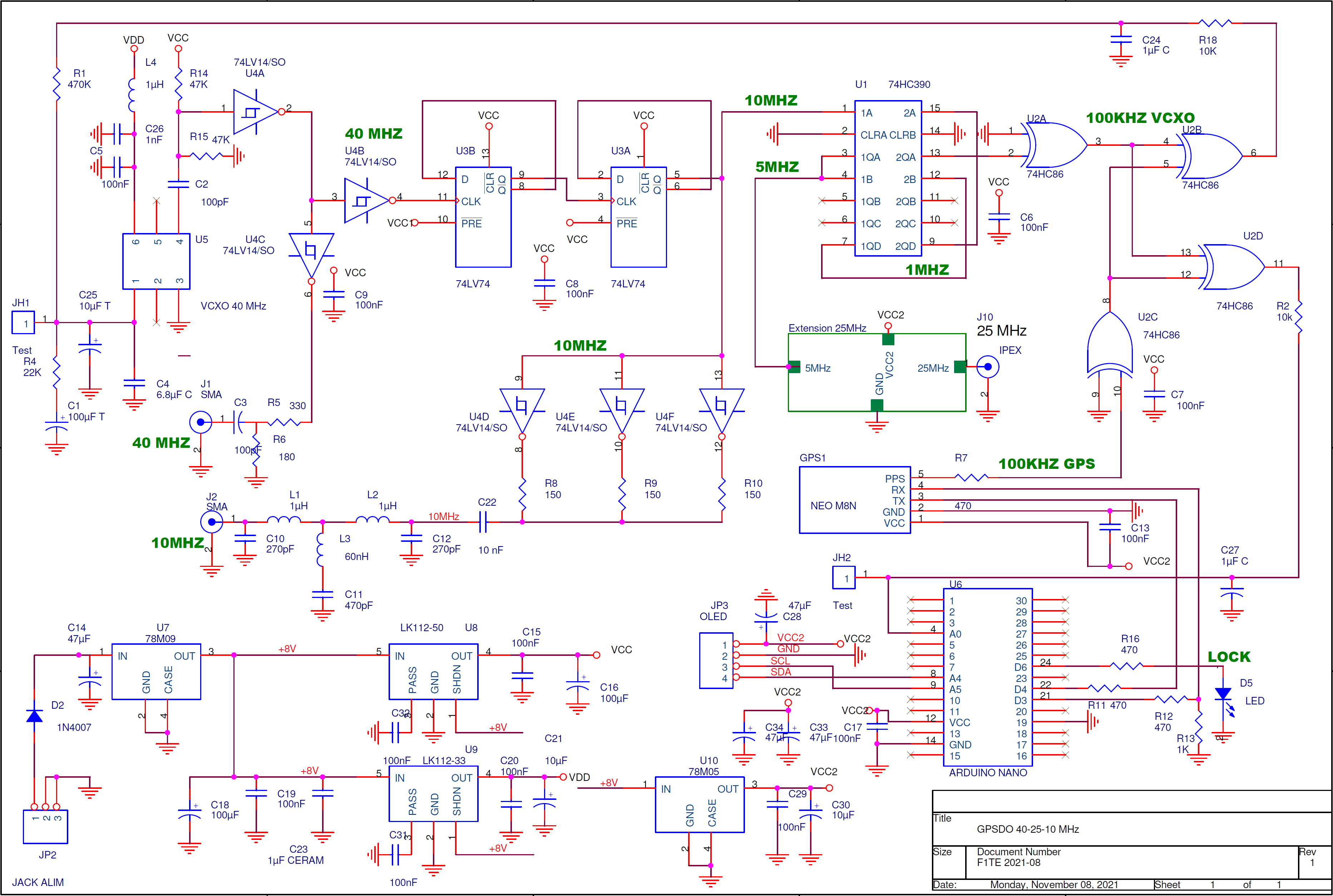

Le schéma reste pratiquement le même, mais pour améliorer le bruit de phase, les modifications sont les suivantes :

• Utilisation des régulateurs 3,3V et 5 V "low noise".
• Séparation de l'alimentation 5V de la logique par rapport aux modules GPS, Arduino et afficheur OLED,
• Découplage plus important de ces modules par des 47µF tantale au raz des pins d'alimentation.

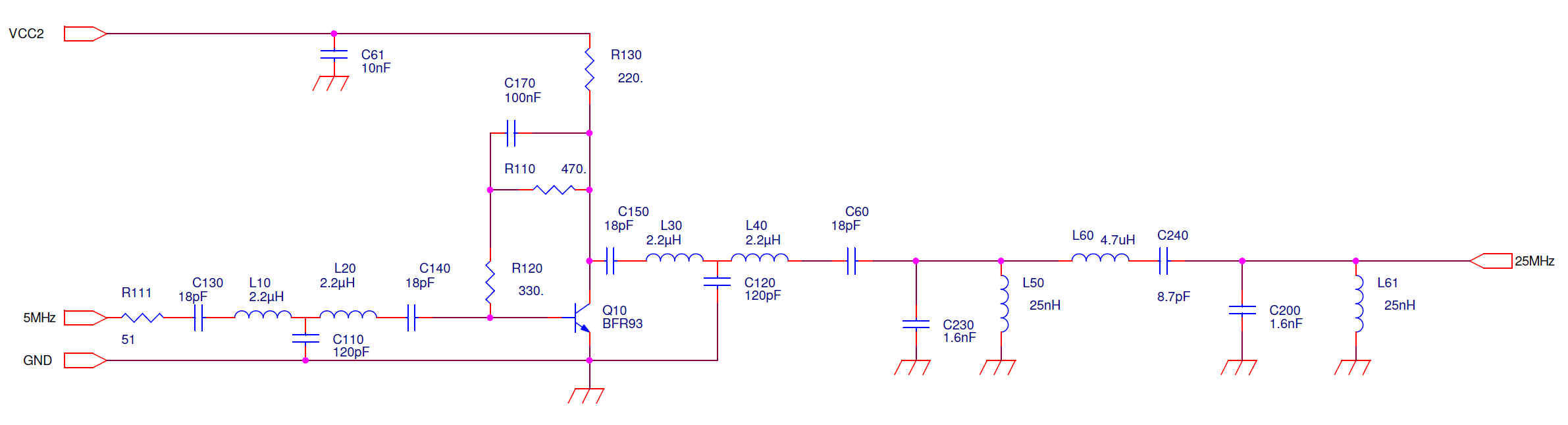

• Amélioration du filtrage de la sortie 25 MHz pour une meilleure réponse spectrale.

D'autre part, j'ai simplifié le programme de l'Arduino-nano en ne laissant que les fonctions relatives à l'afficheur OLED.

Vous trouverez sur ce lien le nouveau code INO ainsi que les librairies citées dans les "INCLUDE".

Une version du code Arduino affichant le QRA-Locator sur 10 digit est disponible au téléchargement.

Décompacter l'archive et exécuter le fichier Prog_GPS.bat

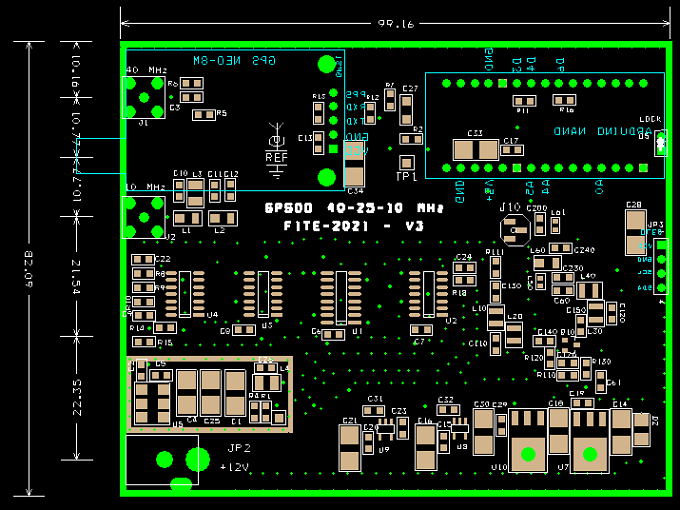

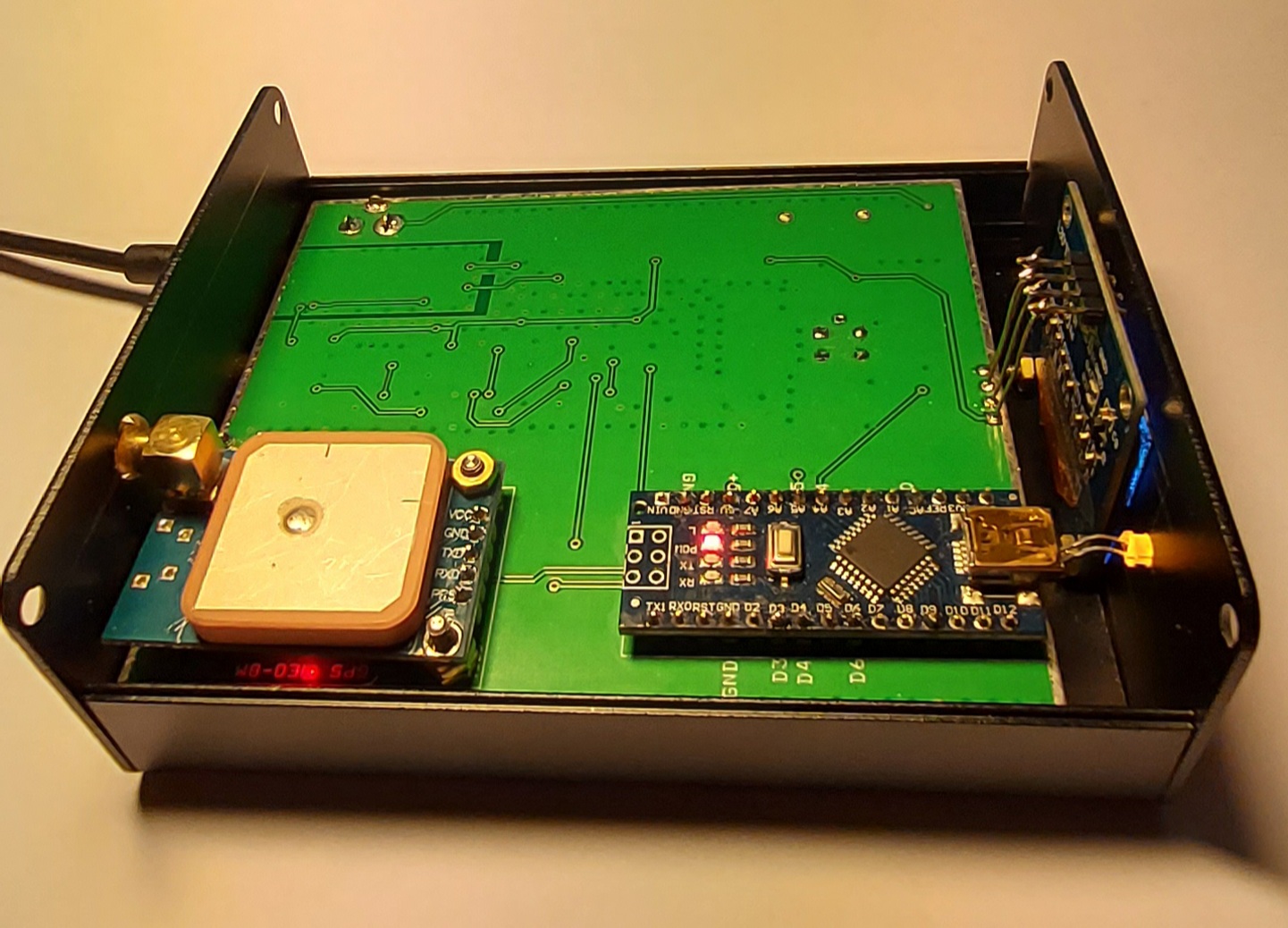

En bleu sur cette implantation vous remarquerez les modules GPS et Arduino situés sur la face "bottom".

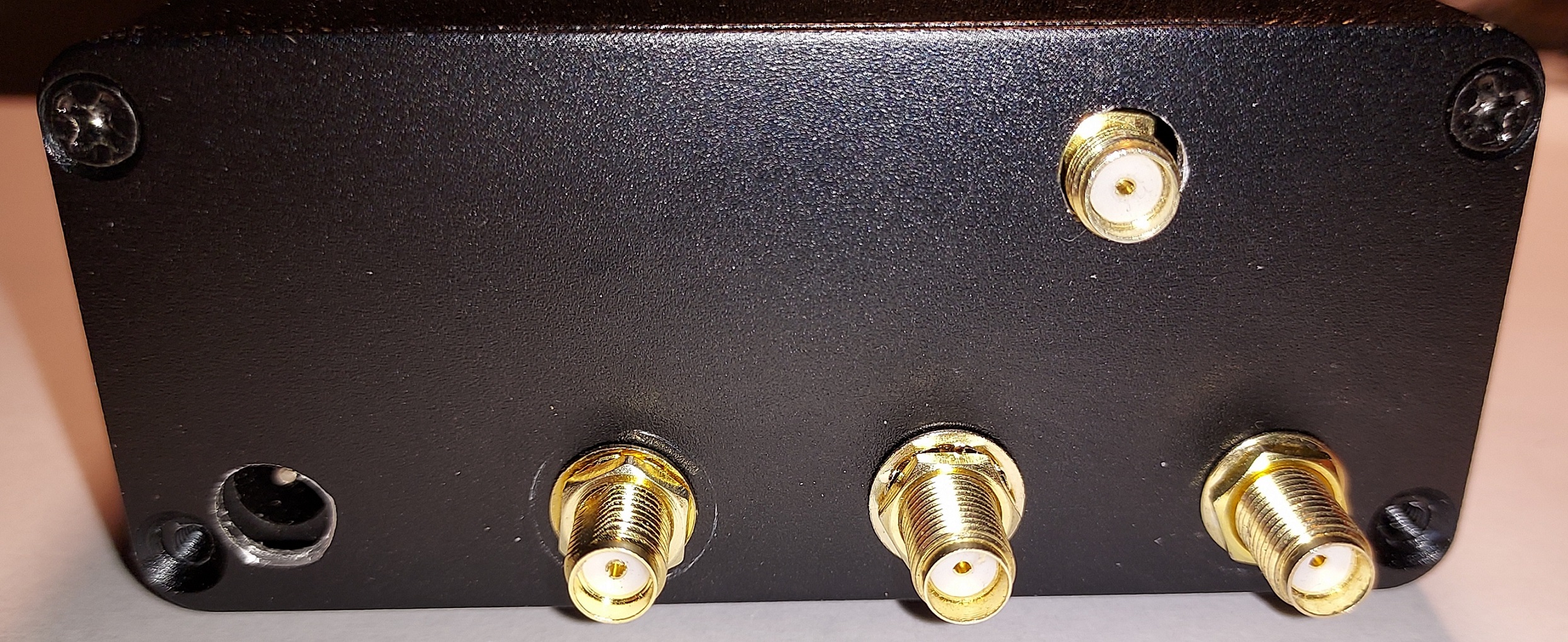

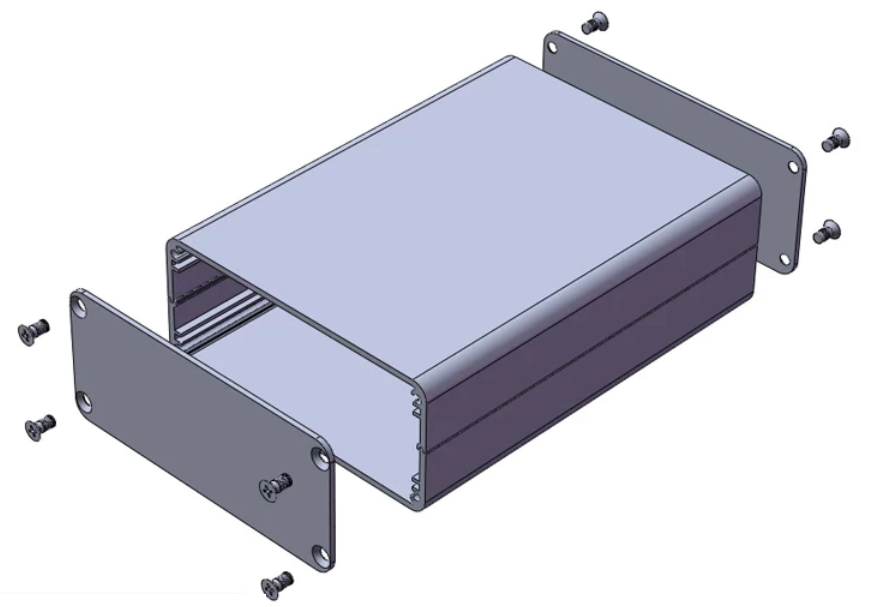

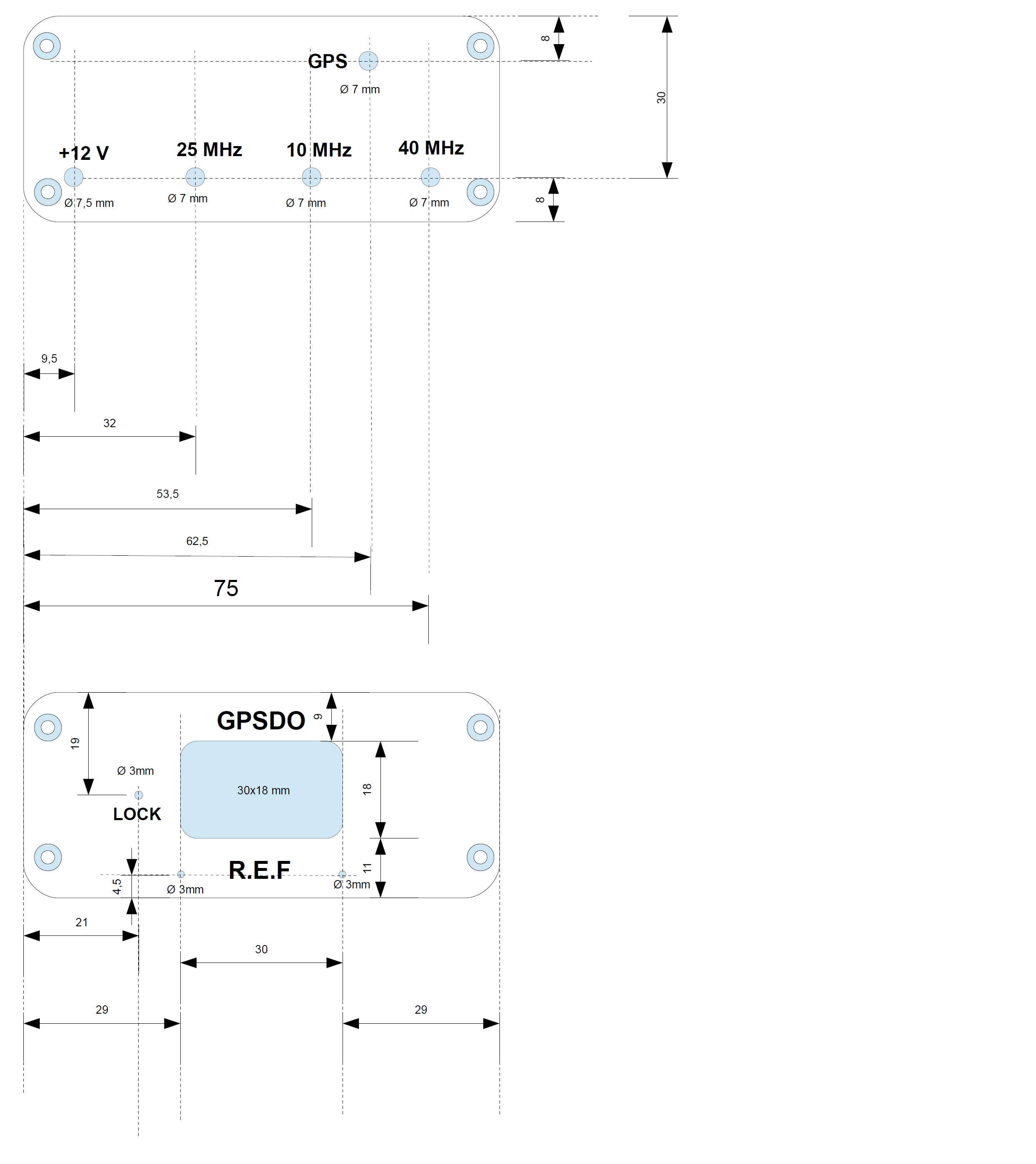

Un boitier sérigraphié est envisagé.

Un kit complet est à l'étude et pourrait être disponible à la boutique du REF... si vous êtes membres. En effet, c'est notre association qui finance l'investissement.

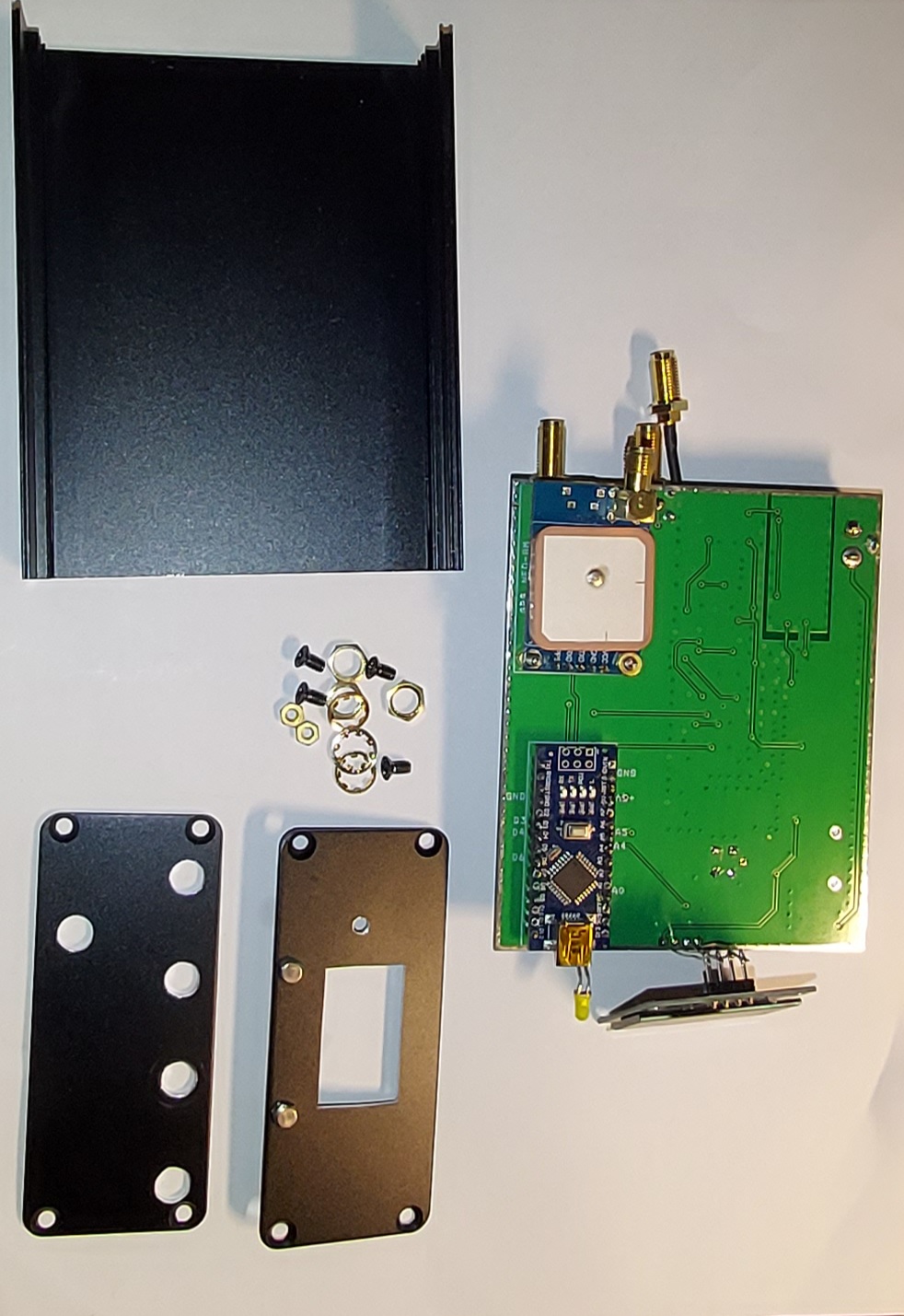

Qui pourrait se décomposer comme suit :

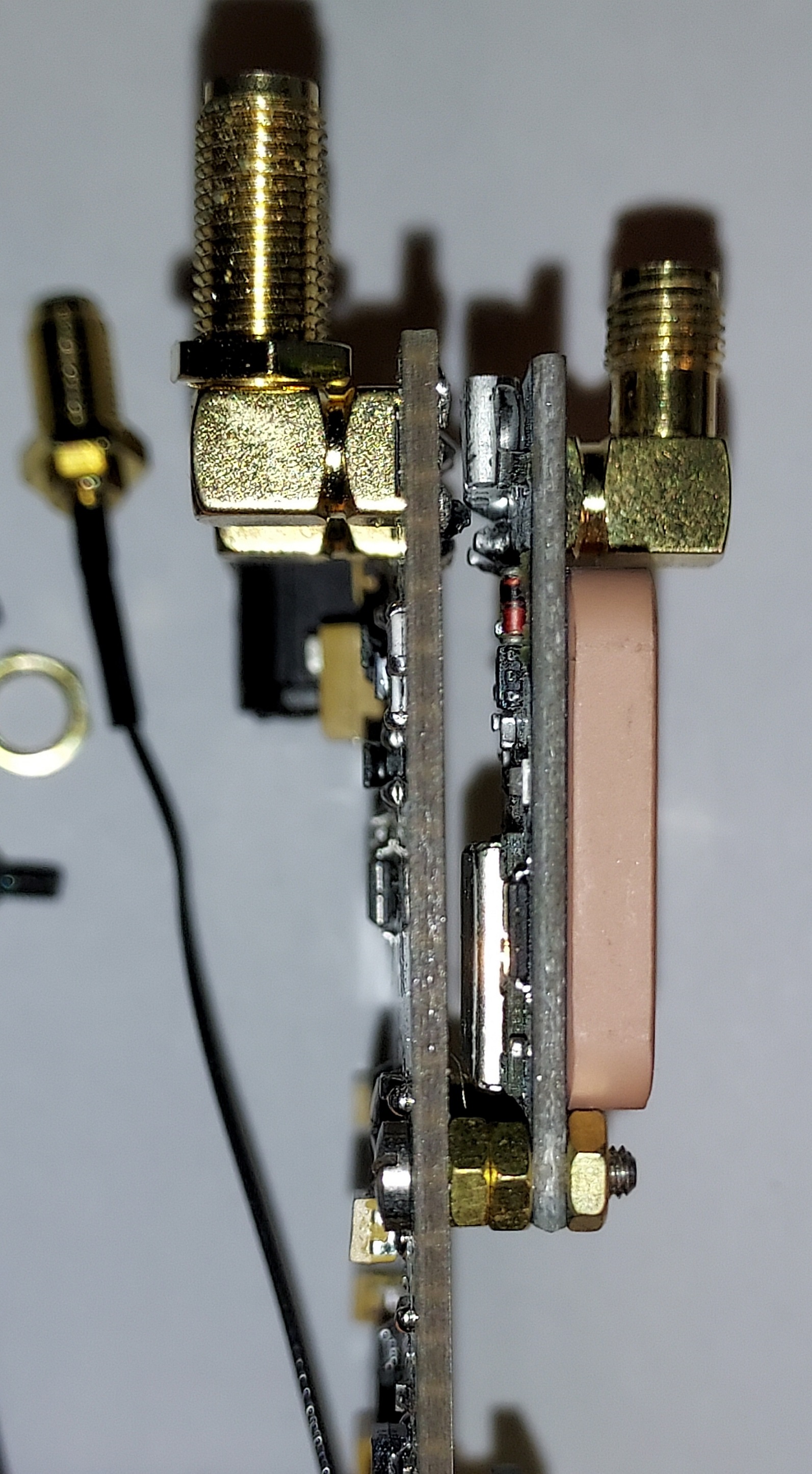

 Il faut laisser environ 6 mm entre le GPS et le circuit imprimé.

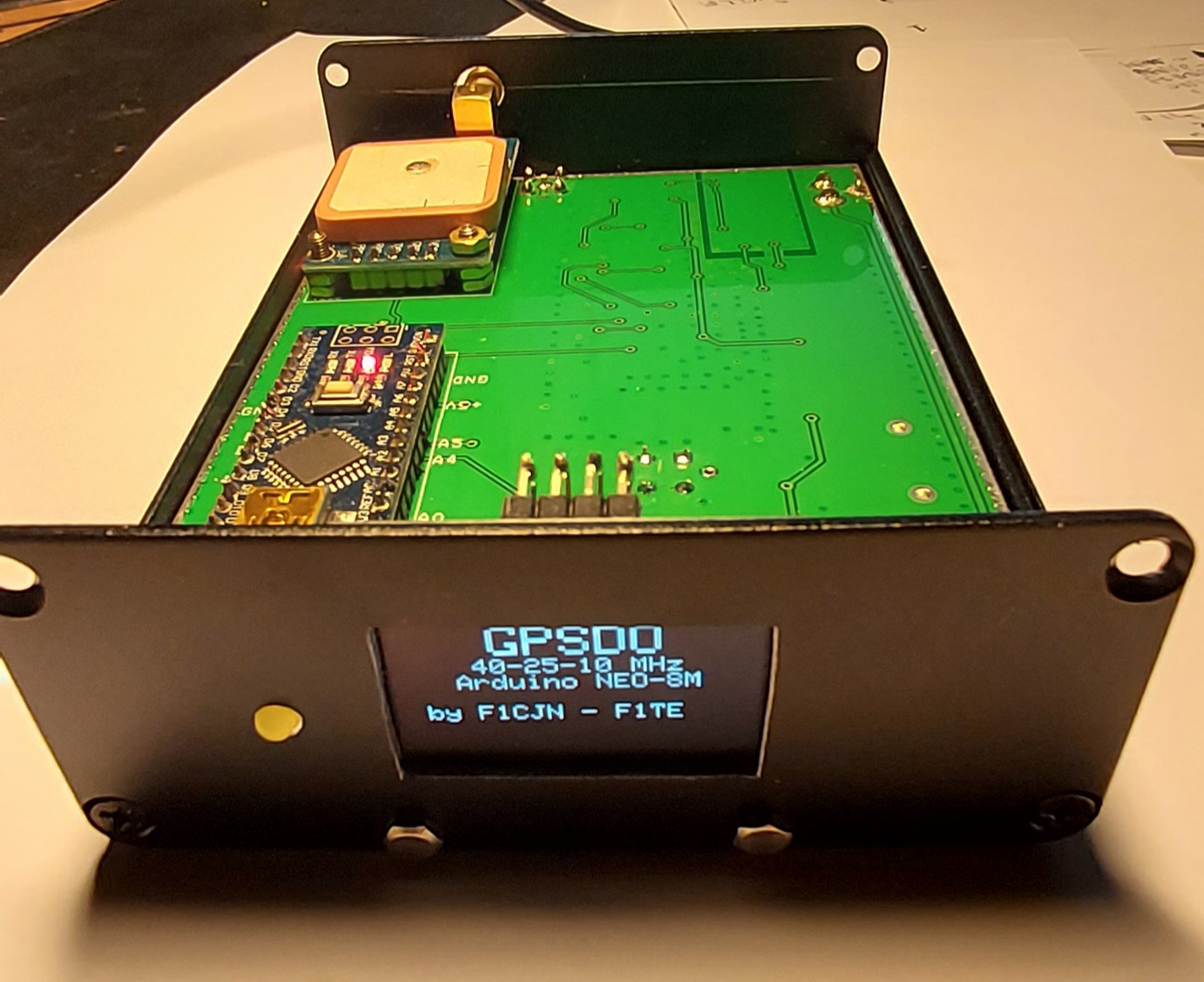

 Prototype, avec découpe à l'ancienne, trous tangents et lime douce.

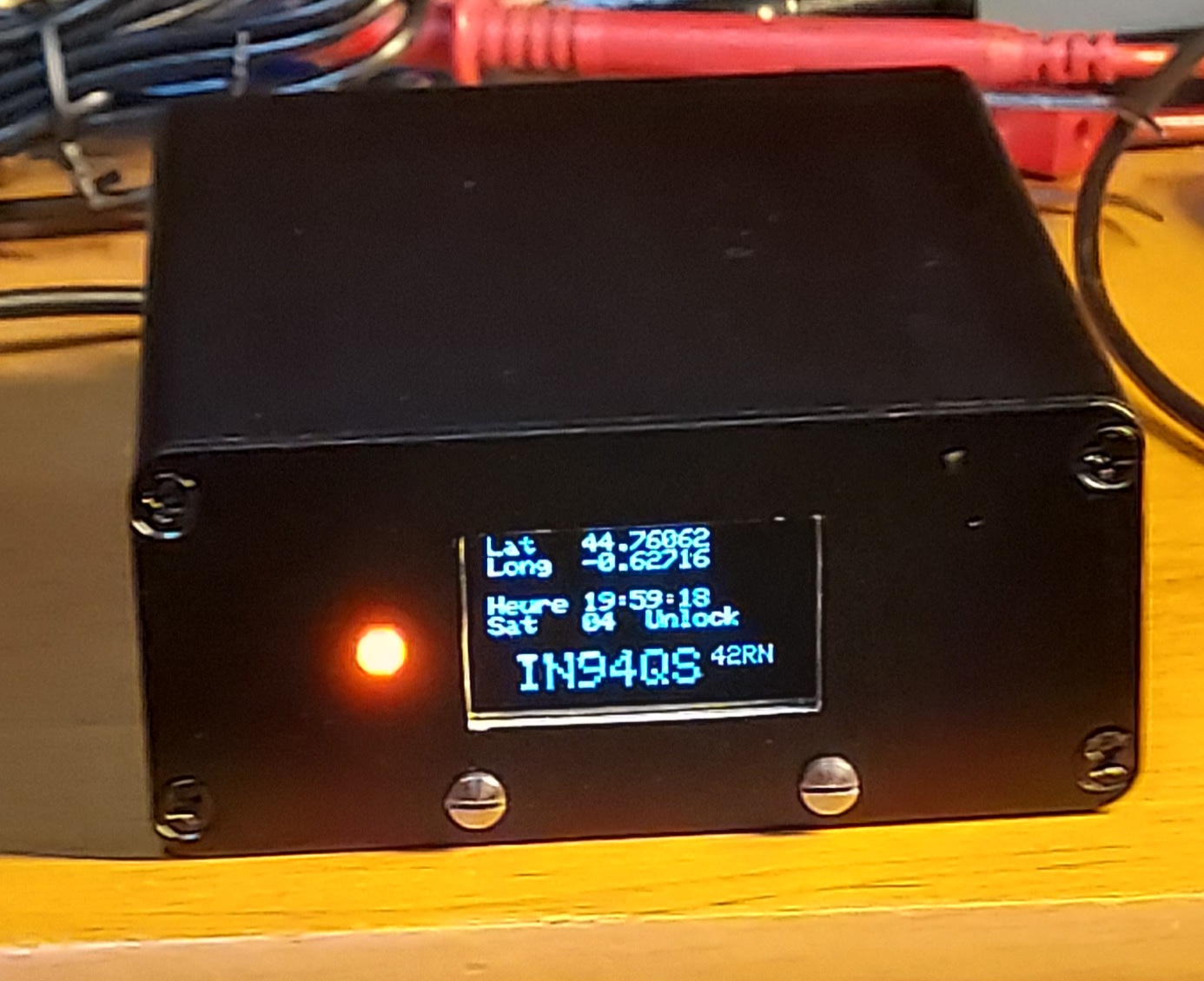

Avec F5DJL, nous avons modifié la routine de calcul du QRA-Locator pour un affichage sur 10 digits, sur la photo en phase de verrouillage..

Verrouillage du  VCXO sur le signal en sortie du comparateur de phase

73, Lucien F1TE
