AMPLIFICATEUR 1200 MHz À BASE DE MMIC
Cette description est l'adaptation à 1240 MHz de l'amplificateur 2400 MHz décrit précédemment pour le trafic QO-100.
Veuillez vous reporter à cet article pour les explications :
https://boutique.r-e-f.org/index.php?controller=attachment&id_attachment=9
L'idée est de reprendre le même circuit imprimé avec les mêmes composants actifs et de l'adapter à la bande 1200-1300 MHz. Seules quelques capacités et deux selfs sont à changer ou à déplacer.

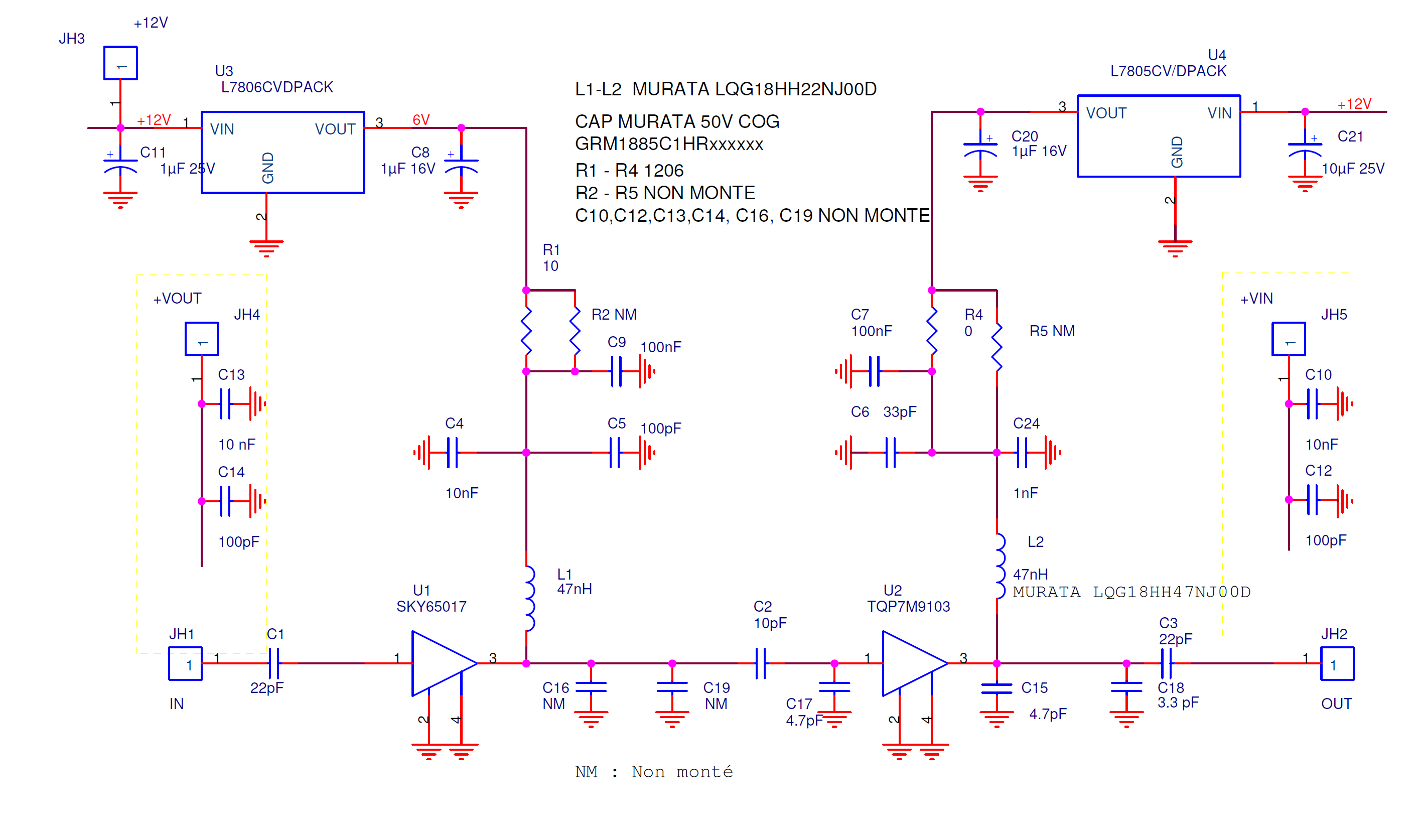

Le schéma :
La différence avec la version 2,4 GHz réside dans quelques changements de capacités.
C16 et C19 ne sont pas montés.
C17 de 4,7 pF est placé juste après le condensateur de liaison C2.
C15 de 4,7 pF reste placé juste à la sortie de U2.
C18 de 3,3 pF est rajouté sur la ligne de sortie à 1 cm du drain de U2, dans le prolongement de la rangée de trous de masse à droite de C6, C7 et C24.
La position de ces trois condensateurs doit être respectée car ils participent à l'adaptation de la ligne, en position et en valeur.
Les deux selfs de drain sont des Murata de 47 nH, LQG18HH47NJ00D.

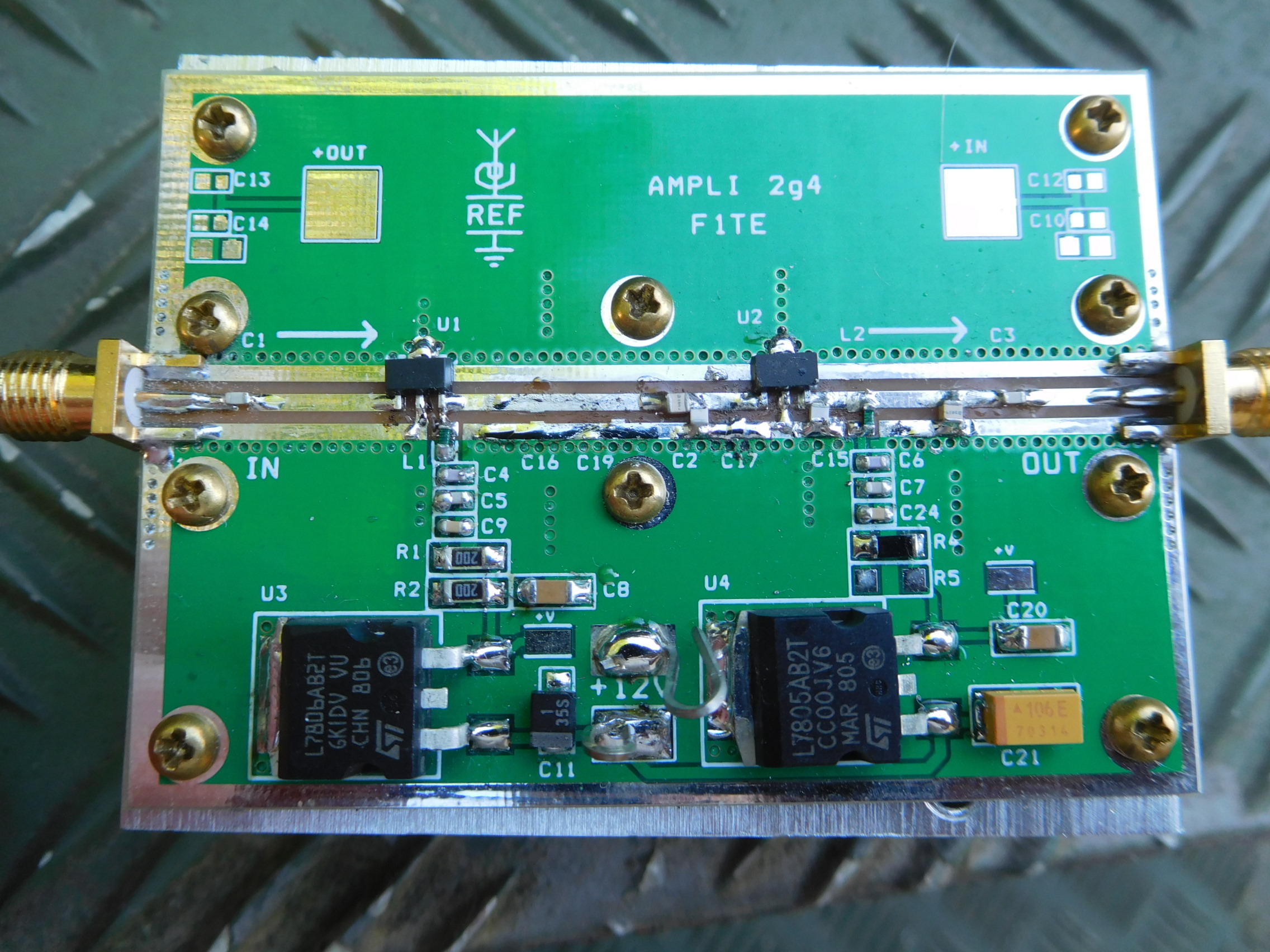

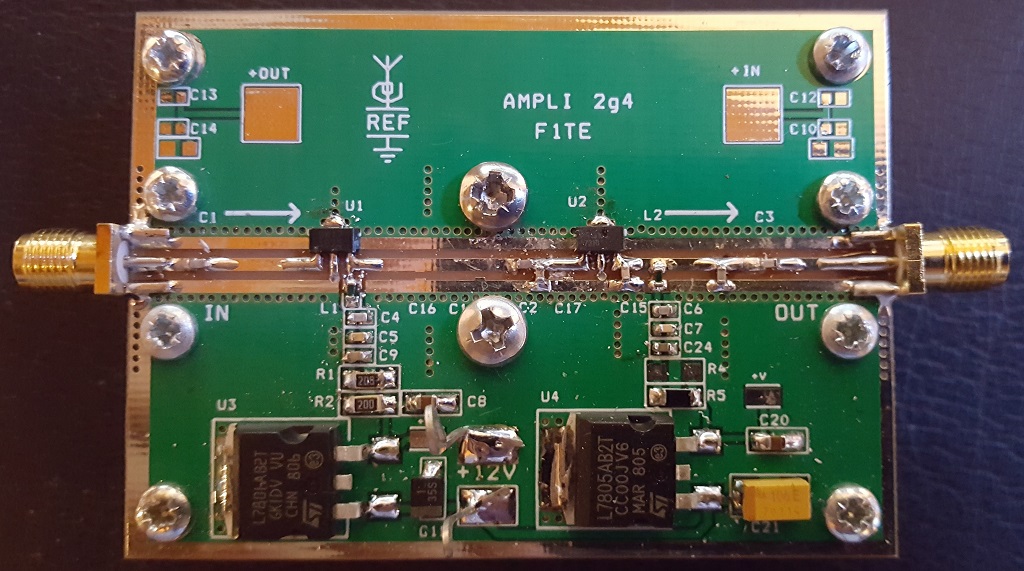

Deux prototypes ont été réalisés avec les mêmes résultats, le premier avec des capacités ATC, le second avec les NPO Murata préconisées dans l'article de la version 2,4 GHz.
|

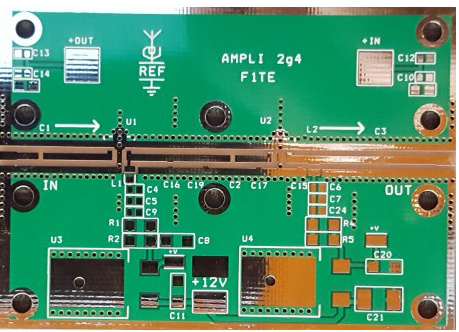

Le circuit imprimé nu est disponible à la boutique du REF : https://boutique.r-e-f.org/kits-et-composants/279-circuit-imprime-ampli-24-ghz.html

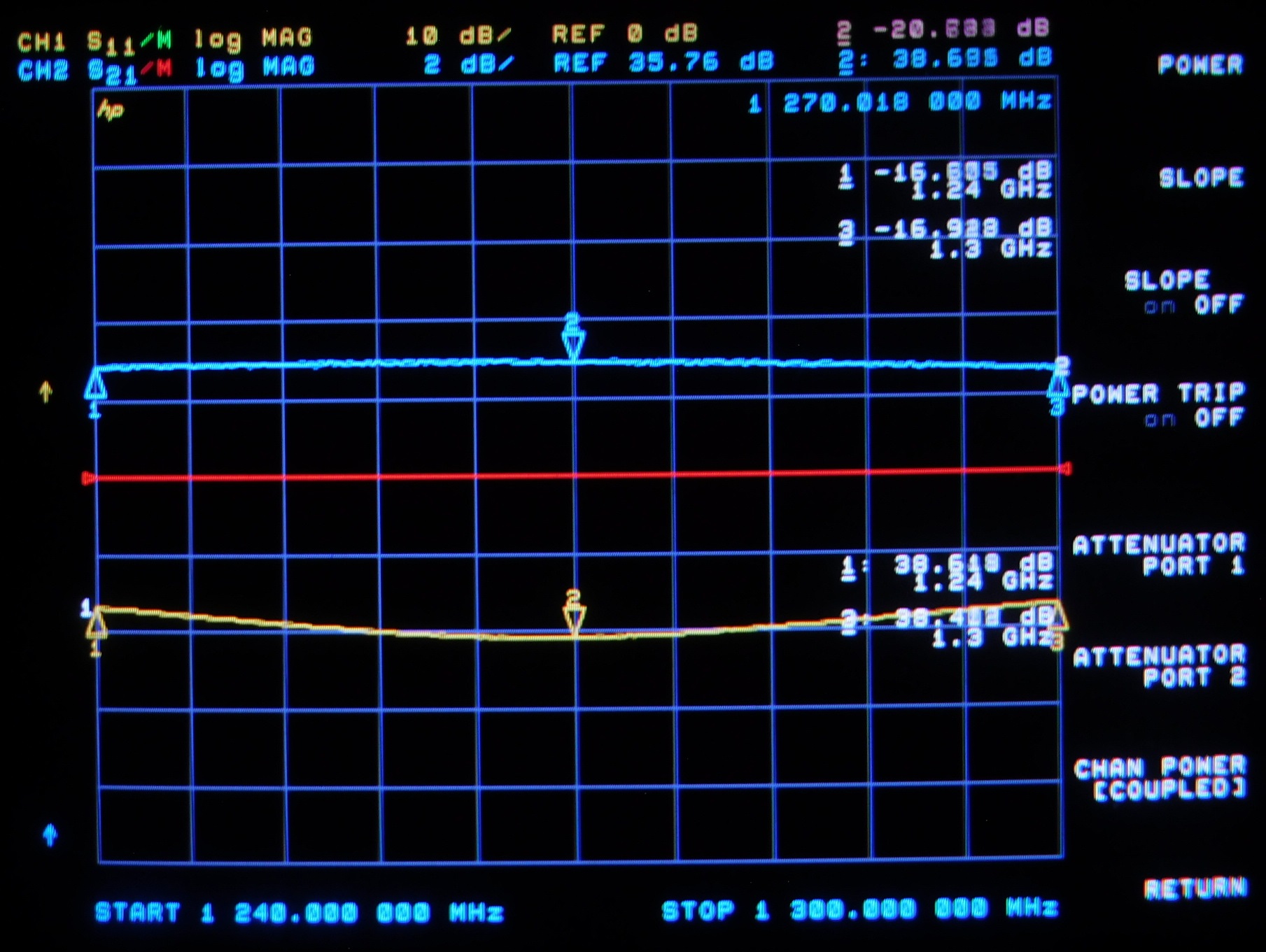

Mesures Le gain mesuré au VNA est de 38,65 dB à 1 W de sortie pour 1 dB de compression. L'adaptation d'entrée est de -20 dB comme l'indique la courbe jaune des graphes ci-dessous. |
|
Courbes de réponse
Le gain est supérieur de 6 à 8 dB par rapport à la version 2,400 GHz.
Les raisons sont sûrement les pertes bien moindres dans le substrat FR4 pour cette fréquence d’une part, et d'autre part le gain supérieur des MMIC à 1,3 GHz. Ce résultat est donc cohérent.
Liste des composants
Cap_np : MURATA GRM1885C1Hxxx série (COG)
Self 22 nH : MURATA LQG18HH47NJ00D
SKY65017-70LF : MOUSER
TQP7M9103 : MOUSER
Régulateurs : L780x D2PAK
C1
|
22 pF
|
CAP_NP
|
SM/C_0603
|
C2
|
10 pF
|
CAP_NP
|
SM/C_0603
|
C3
|
22 pF
|
CAP_NP
|
SM/C_0603
|
C4
|
10 nF
|
CAP_NP
|
SM/C_0603
|
C5
|
100 pF
|
CAP_NP
|
SM/C_0603
|
C6
|
33 pF
|
CAP_NP
|
SM/C_0603
|
C7
|
100 nF
|
CAP_NP
|
SM/C_0603
|
C8
|
1 µF-16 V
|
CAPACITOR_POL
|
SM/C_1206
|
C9
|
100 nF
|
CAP_NP
|
SM/C_0603
|
C10
|
Non monté
|
CAP_NP
|
SM/C_0603
|
C11
|
1 µF-25 V
|
CAPACITOR_POL
|
SM/C_1206
|
C12
|
Non monté
|
CAP_NP
|
SM/C_0603
|
C13
|
Non monté
|
CAP_NP
|
SM/C_0603
|
C14
|
Non monté
|
CAP_NP
|
SM/C_0603
|
C15
|
4,7 pF
|
CAP_NP
|
SM/C_0603
|
C16
|
Non monté
|
CAP_NP
|
SM/C_0603
|
C17
|
4,7 pF
|
CAP_NP
|
SM/C_0603
|
C18
|
3,3 pF
|
CAP_NP
|
SM/C_0603
|
C19
|
Non monté
|
CAP_NP
|
SM/C_0603
|
C20
|
1 µF-16 V
|
CAPACITOR_POL
|
SM/C_1206
|
C21
|
10 µF-25 V
|
CAPACITOR_POL
|
SM/C_1812
|
C24
|
1 nF
|
CAP_NP
|
SM/C_0603
|
L1
|
22 nH
|
LQG18HH47NJ00D
|
SM/L_0603
|
L2
|
22 nH
|
LQG18HH47NJ00D
|
SM/L_0603
|
R1
|
10R0
|
R
|
SM/R_1206
|
R2
|
Non monté
|
R
|
SM/R_1206
|
R4
|
0R0
|
R
|
SM/R_1206
|
R5
|
Non monté
|
R
|
SM/R_1206
|
U1
|
SKY65017
|
MMIC
|
SM/SOT89
|
U2
|
TQP7M9103
|
MMIC
|
SM/SOT89
|
U3
|
LM7806
|
LM7806
|
MC78M05_D2PAK
|
U4
|
LM7805
|
LM7805
|
MC78M05_D2PAK
|
