CONTRÔLE TEMPERATURE SSPA

L'objectif de ce module est de déclencher la mise en route du ventilateur quand la température autour du transistor dépasse 45° C.

La deuxième fonction est de déclencher la mise en sécurité de l'amplificateur si la même température dépasse 65° C.



J'ai utilisé des capteur LM26 de National Semiconducteur-Texas Instrument.

LM26.pdf

Les seuils sont réglé par le fabricant.

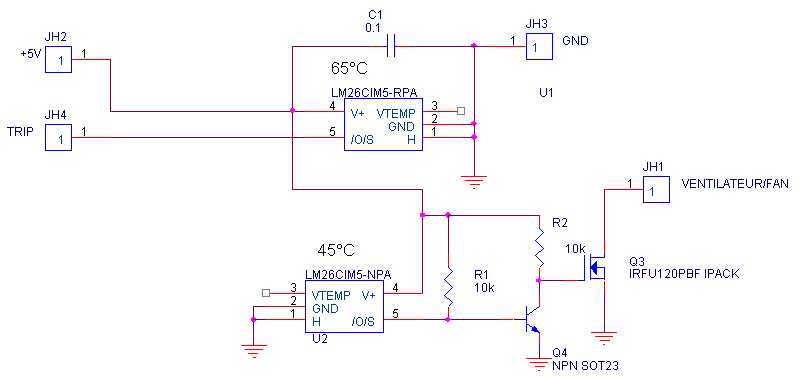

Il faut commander un LM26CIM5-NPA pour un seuil de 45° et un LM26CIM5-RPA pour un seuil à 65°

D'autres températures sont disponibles, voir la data-sheet.

L'hystéresis est de 10° C

Le ventilateur est un PAPST 48V, 80x80mm

Le MOSFET de puissance Q3 est en boîtier TO220. Choisir un modèle supportant au moins 100V et 3A en boîtier DPACK.

Q2 peut être un bipolaire classique en SOT23, avec un brochage approprié. BC817-16 par exemple. Caractéristiques non critiques.

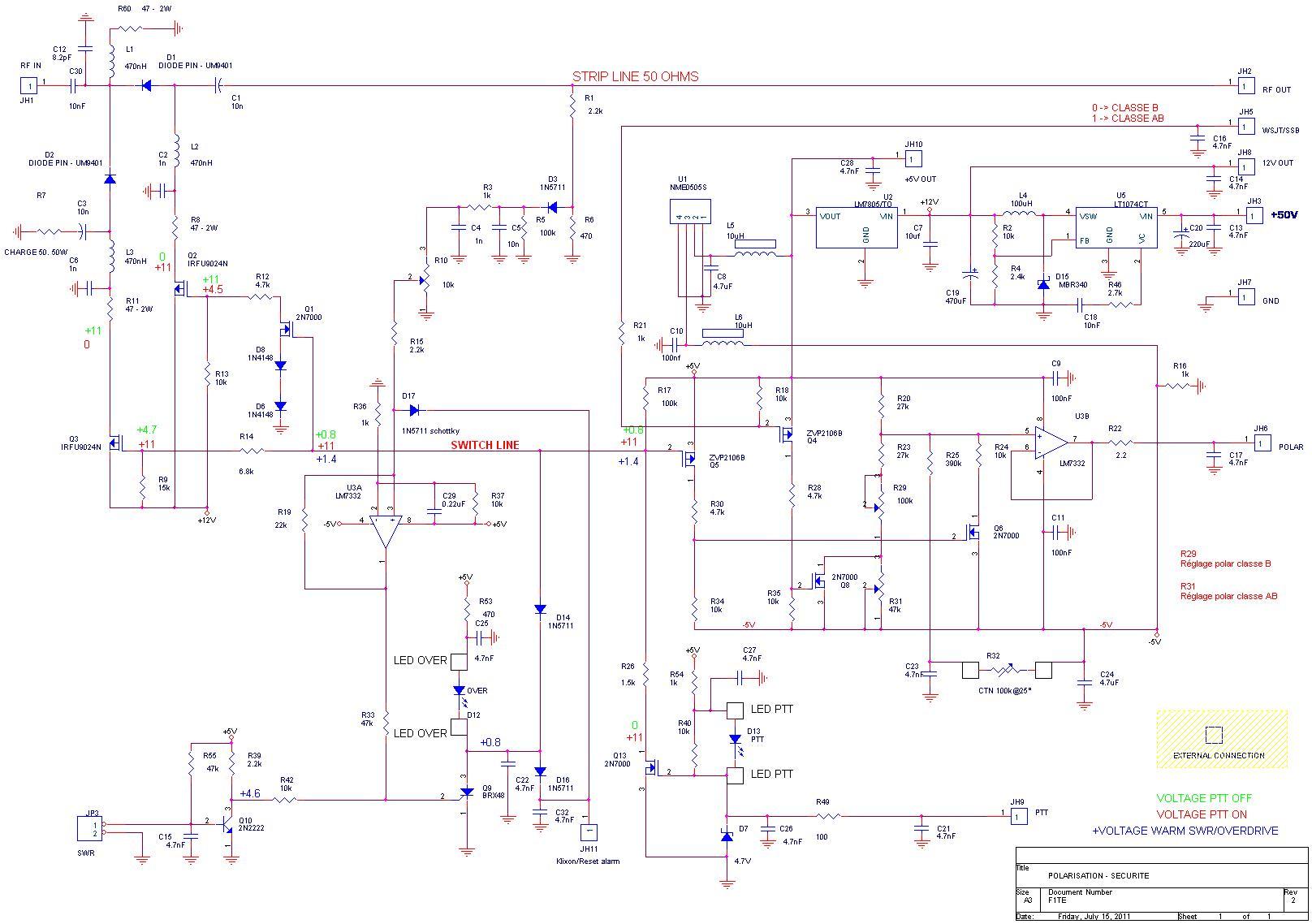

La sortie TRIP est raccordée à l'entrée "KLIXON" de ma carte de sécurité SSPA.

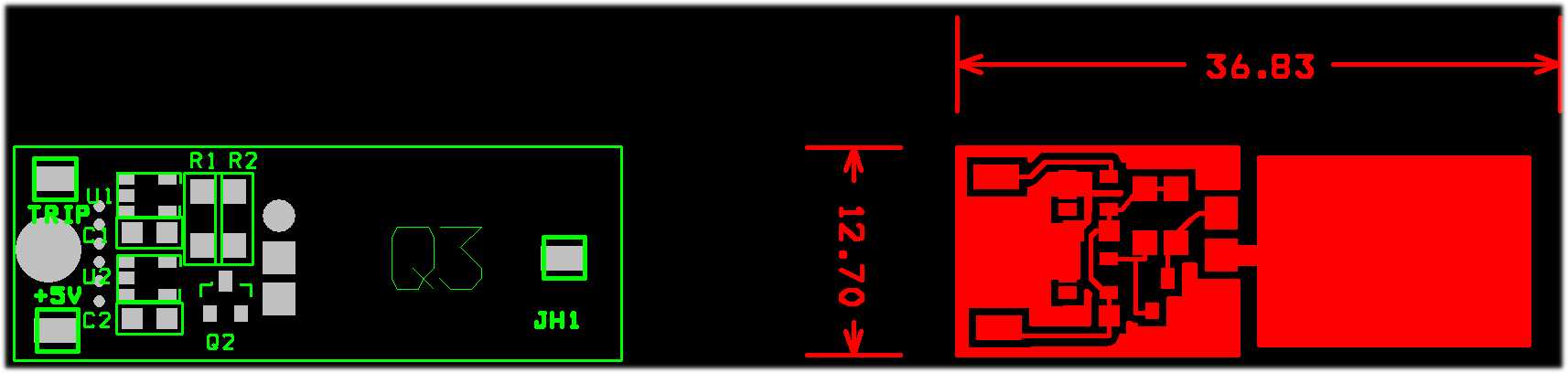

La réalisation est faite sur un petit circuit imprimé double face. La face "bottom" servant de diffuseur à la face "top" sur laquelle sont placés les composants CMS.

Des trous métallisés assurent la conductibilité thermique entre les deux faces.

Le circuit est vissé au plus près du transistor sur le radiateur avec de la graisse thermique.

Le typon du PCB est ici.
