RECEPTION HAMTV DE L'ISS

Un émetteur HamTV est installé sur l'ISS

Il émet en permanence (sauf exception annoncée) un signal numérique sans image

Fréquence 2395 MHz

Caméra branchée lors des contacts ARISS avec les écoles

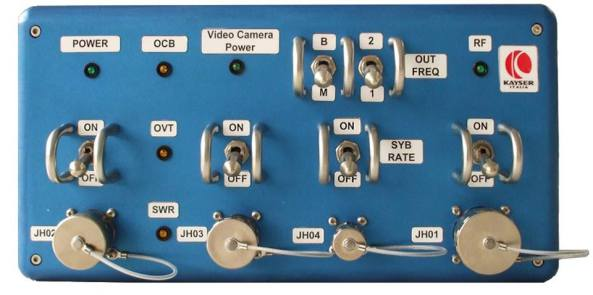

L'émetteur embarqué

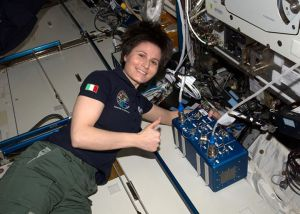

Samantha Cristoforetti IZ0UDF avec l'émetteur HamTV de l'ISS

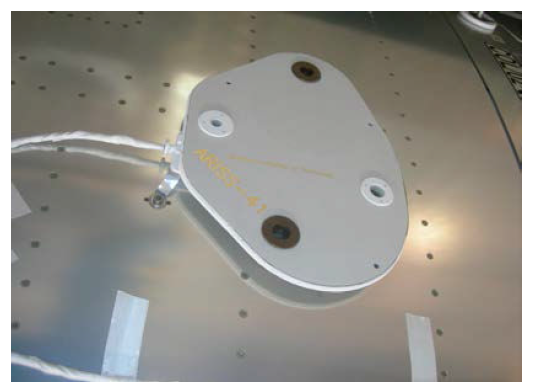

L'antenne patch de l'ISS

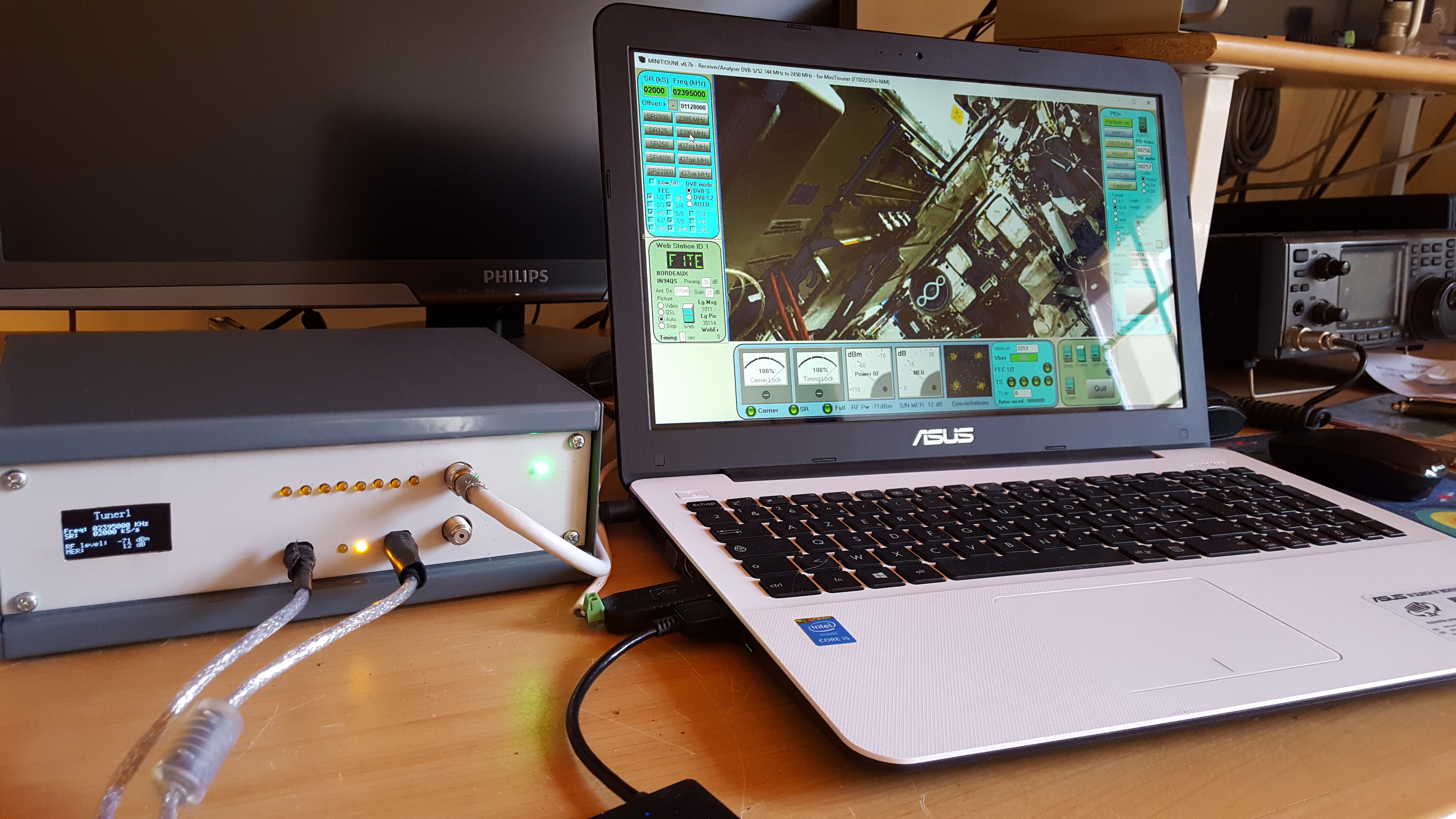

Réception sur MiniTiounerPro

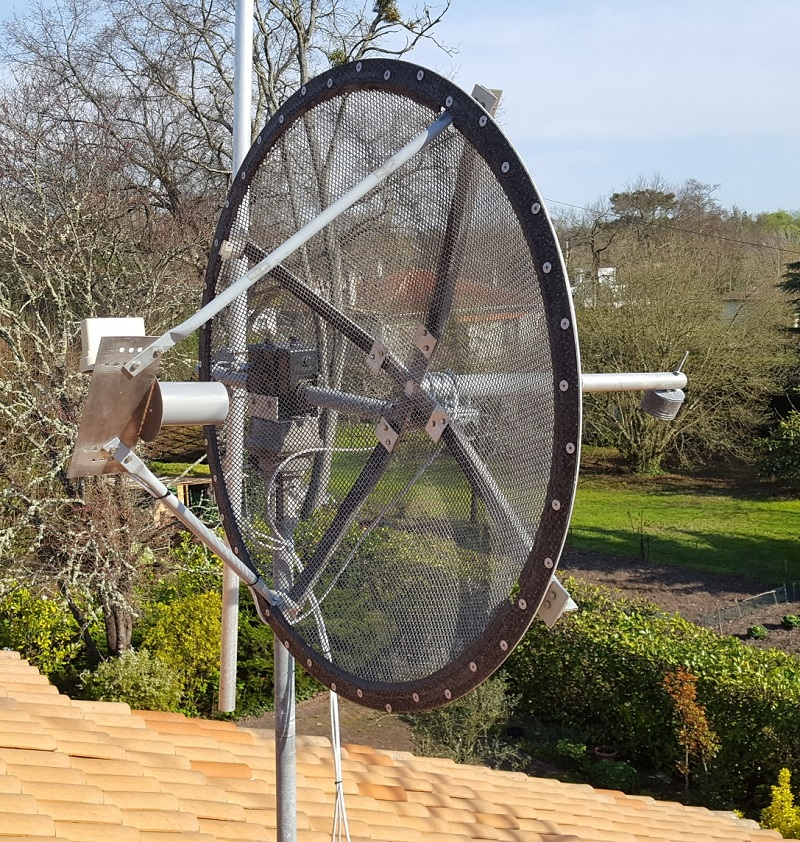

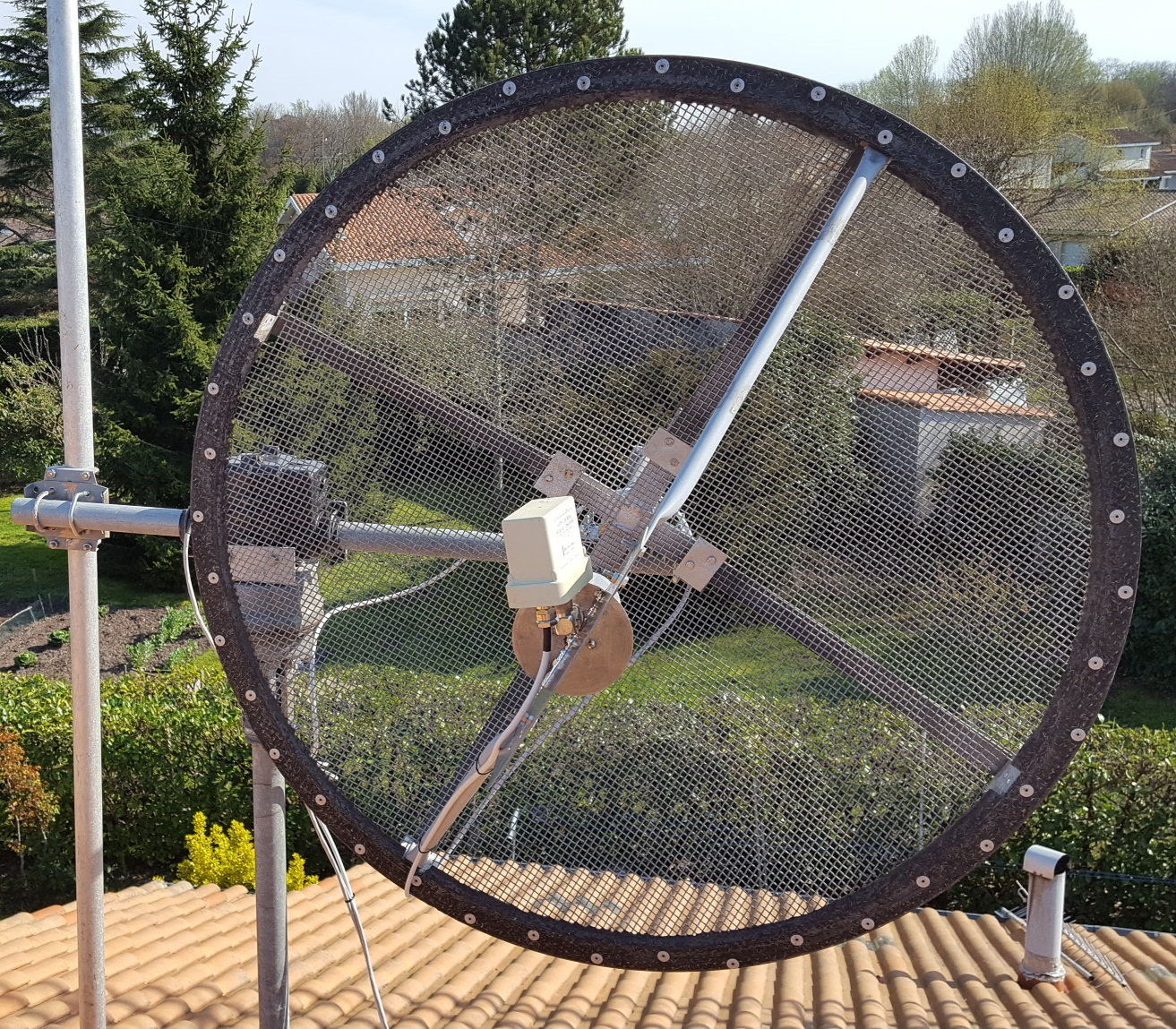

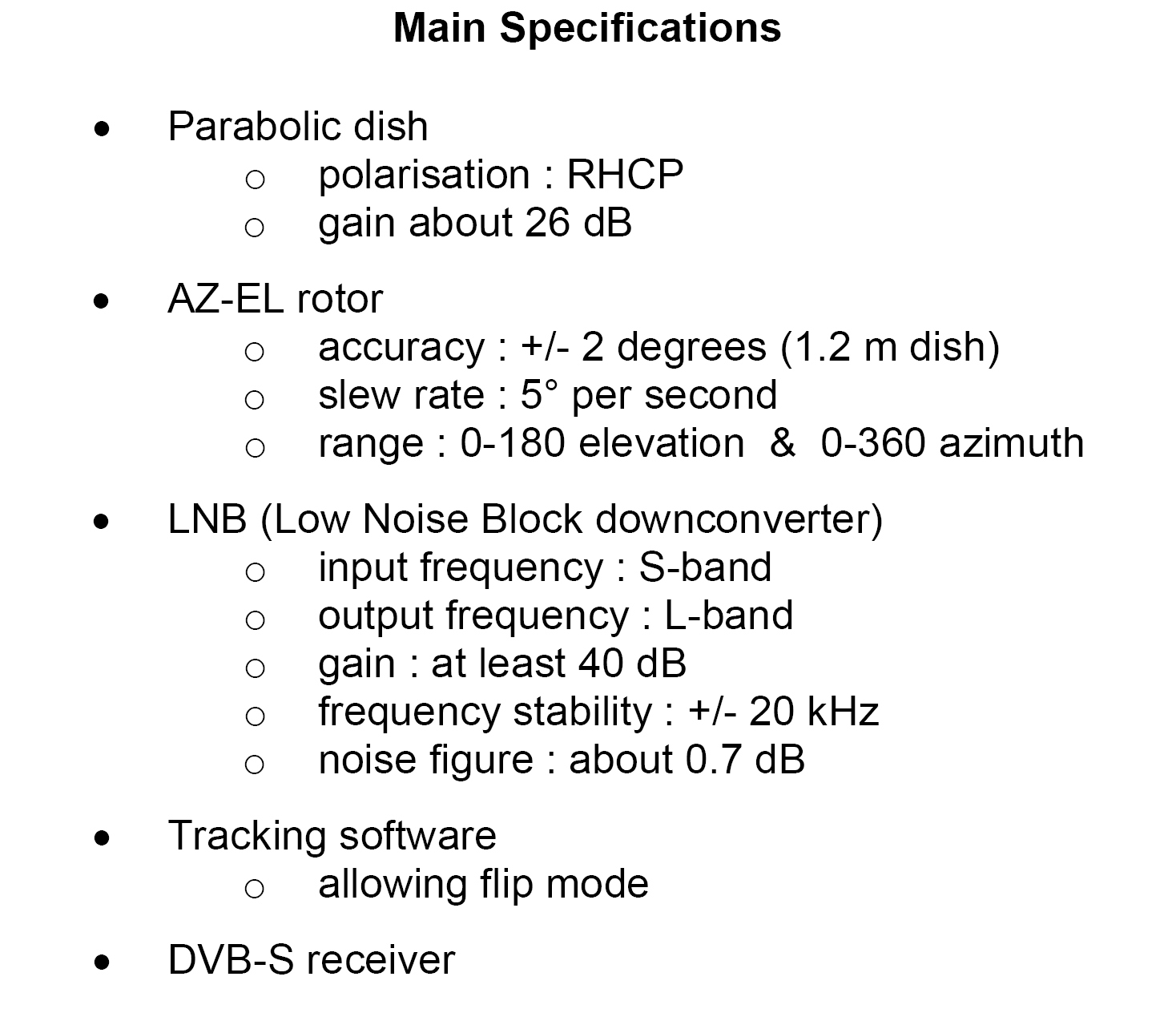

Antenne parabolique avec pointage AZ-EL



Précision totale de pointage du système de 2 ° ou moins (y compris la précision du moteur, l'alignement de l'antenne, logiciel de contrôle de pointage).


Le mouvement de l'élévation doit couvrir 180 degrés (capacité de mode flip).
Le mouvement de l'azimut doit couvrir 360 degrés ou plus.

Si pas de flip, un moteur d'azimut couvrant 540° permet les passages au nord.
Vitesse angulaire d'azimut supérieure à 5 ° / s.
Une vitesse angulaire plus faible ne permettra que la réception des passages à basse élévation.



Réception en polarisation circulaire gauche LHCP


Les antennes ARISS sur Columbus sont en polarisation circulaire droite.

Par conséquent, notre parabole doit être en polarisation circulaire gauche.

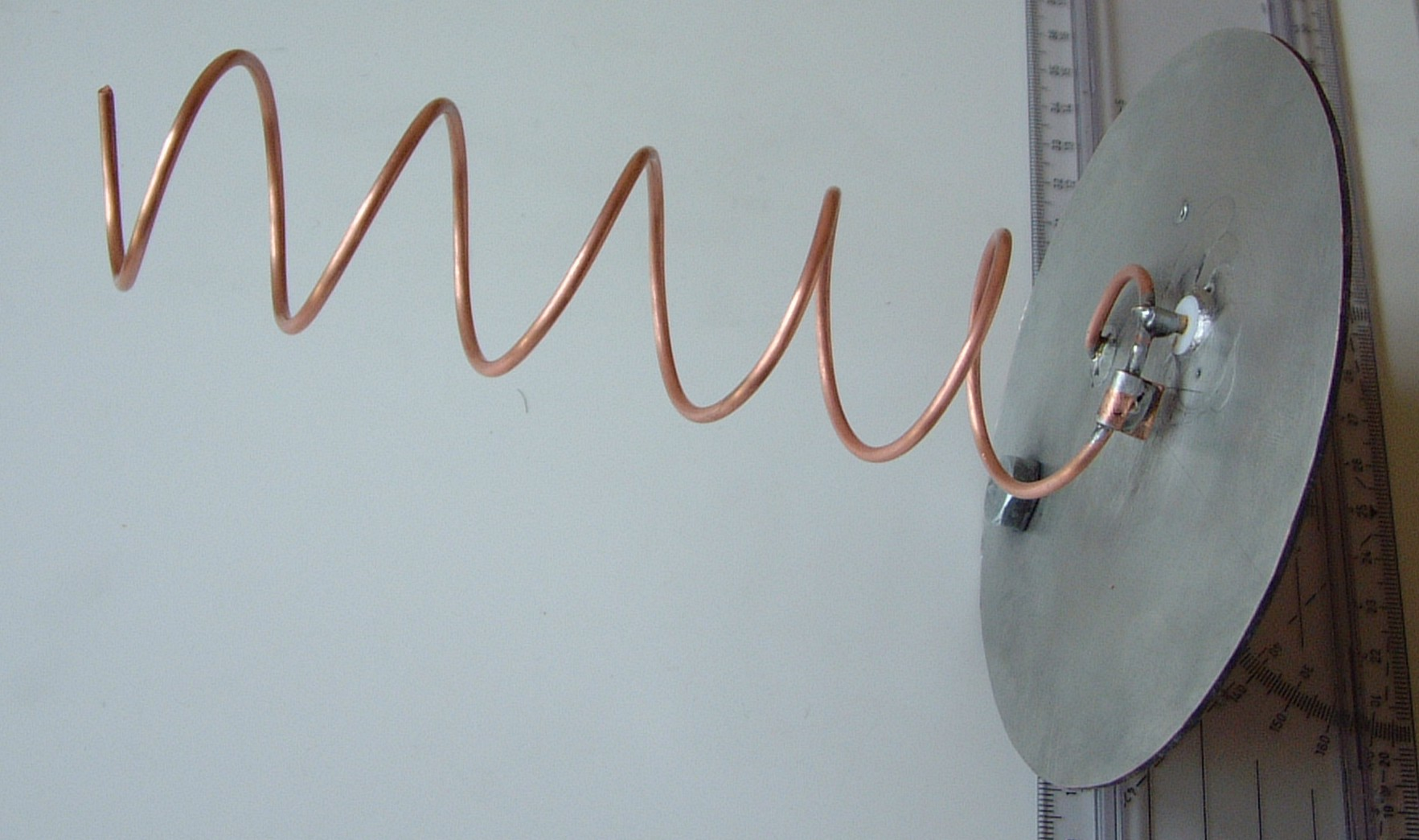

Donc la source, type patch ou hélice, positionné au centre de la parabole doit être en circulaire droite.



Le démodulateur DVBS

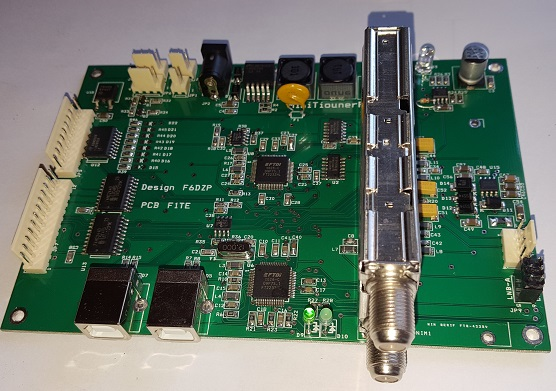

MinitiounerPro F6DZP-F1TE

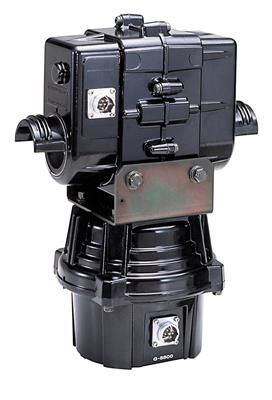

Moteur

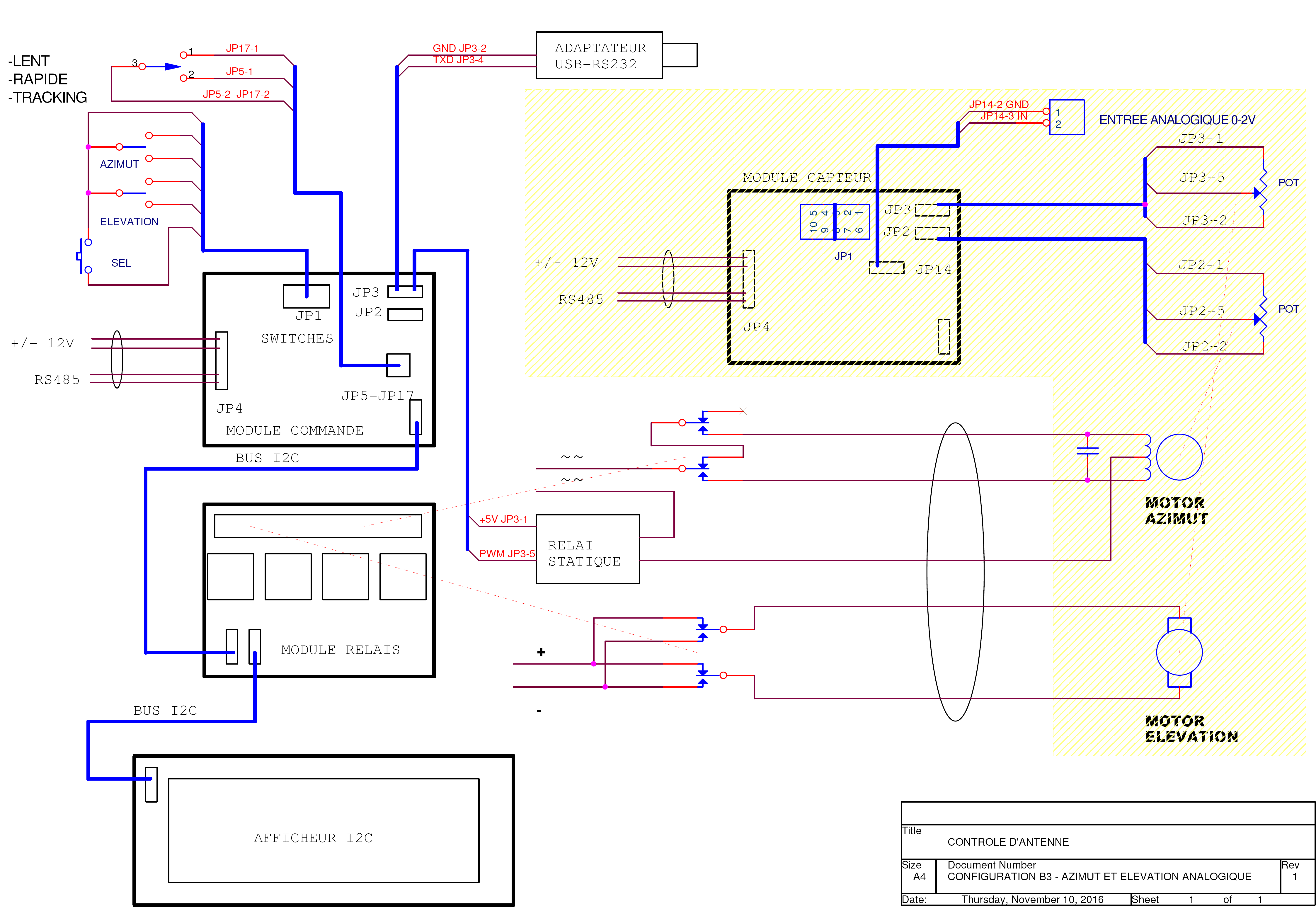

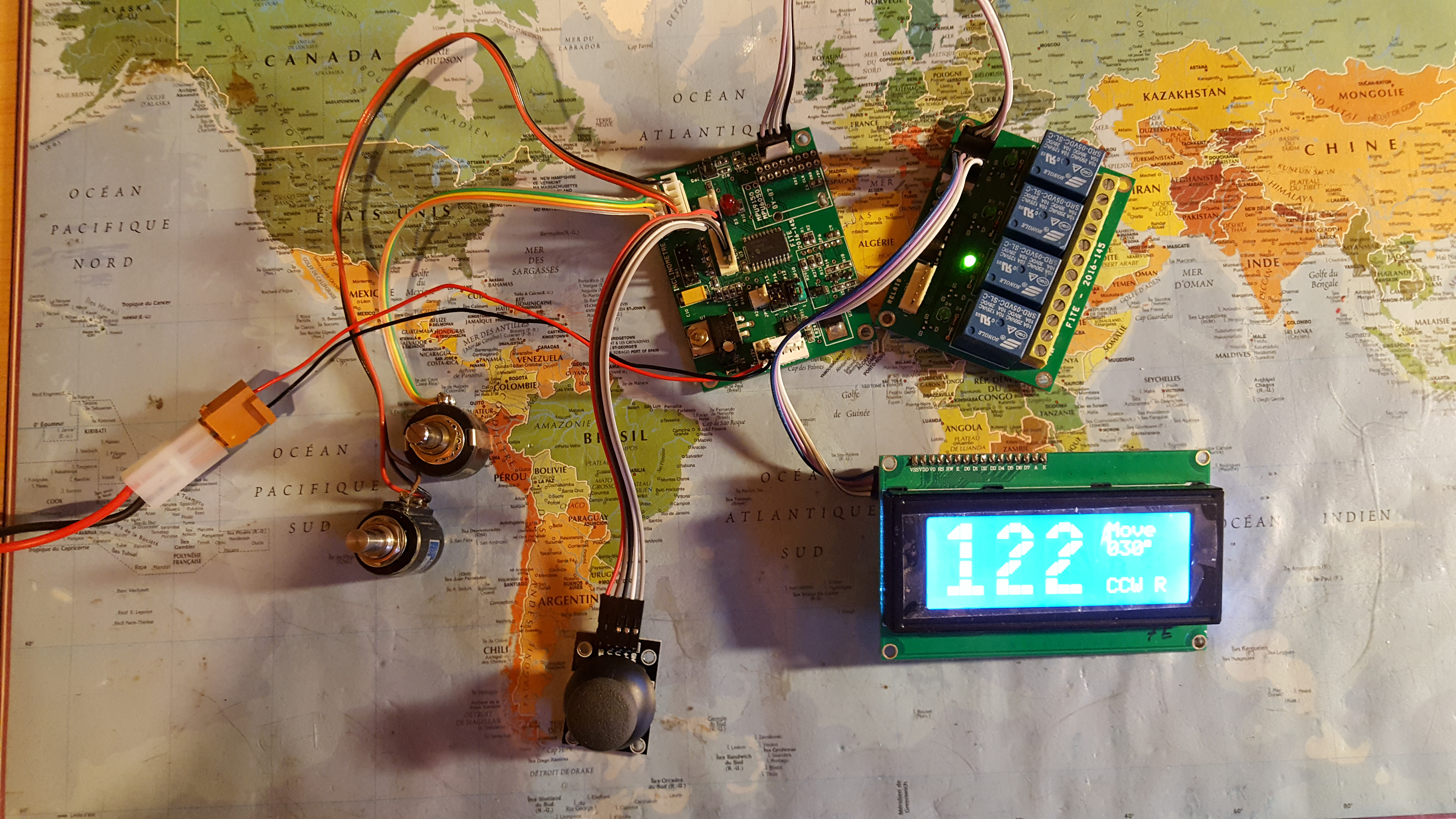

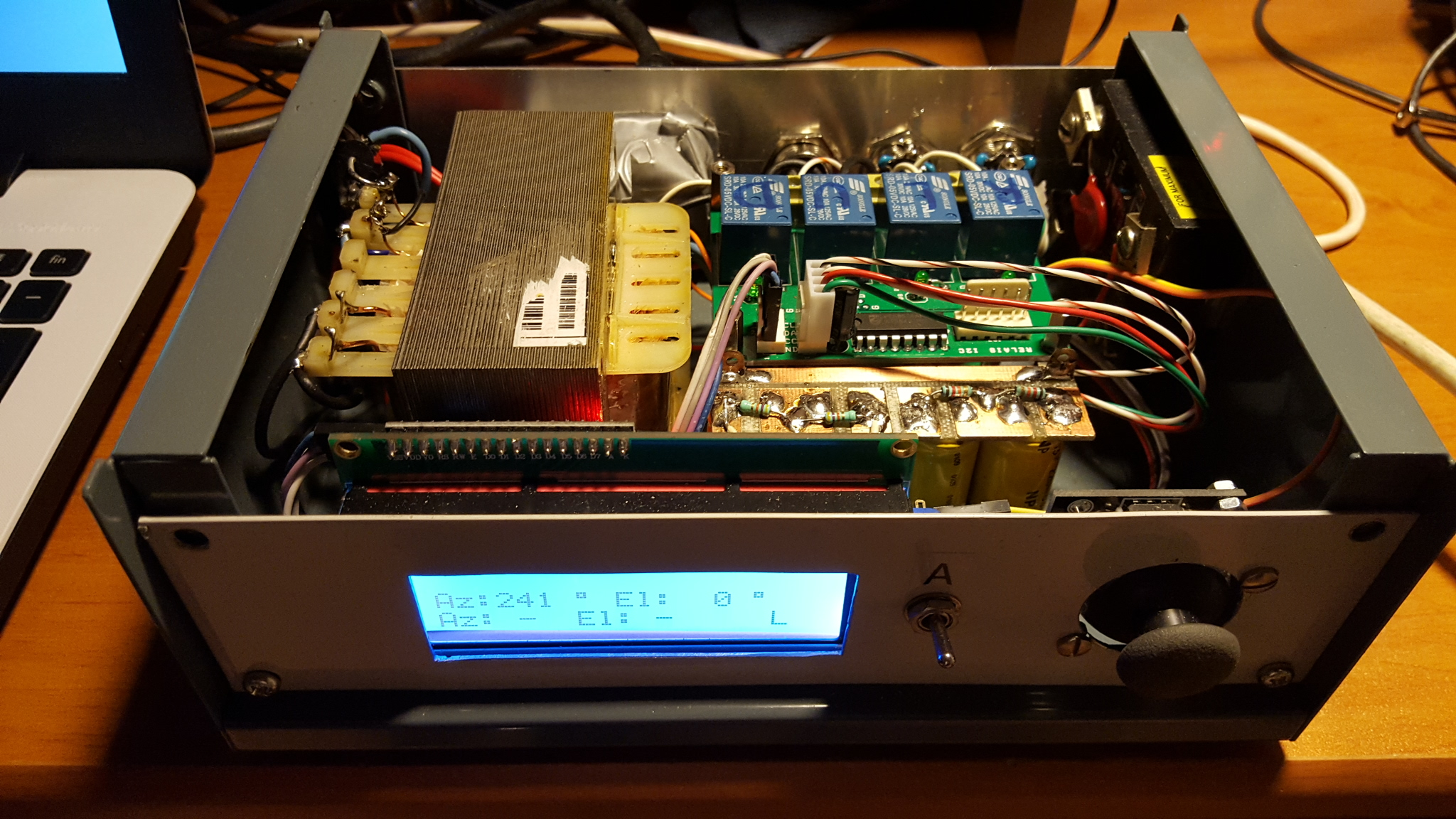

Système de tracking F5DJL-F1TE

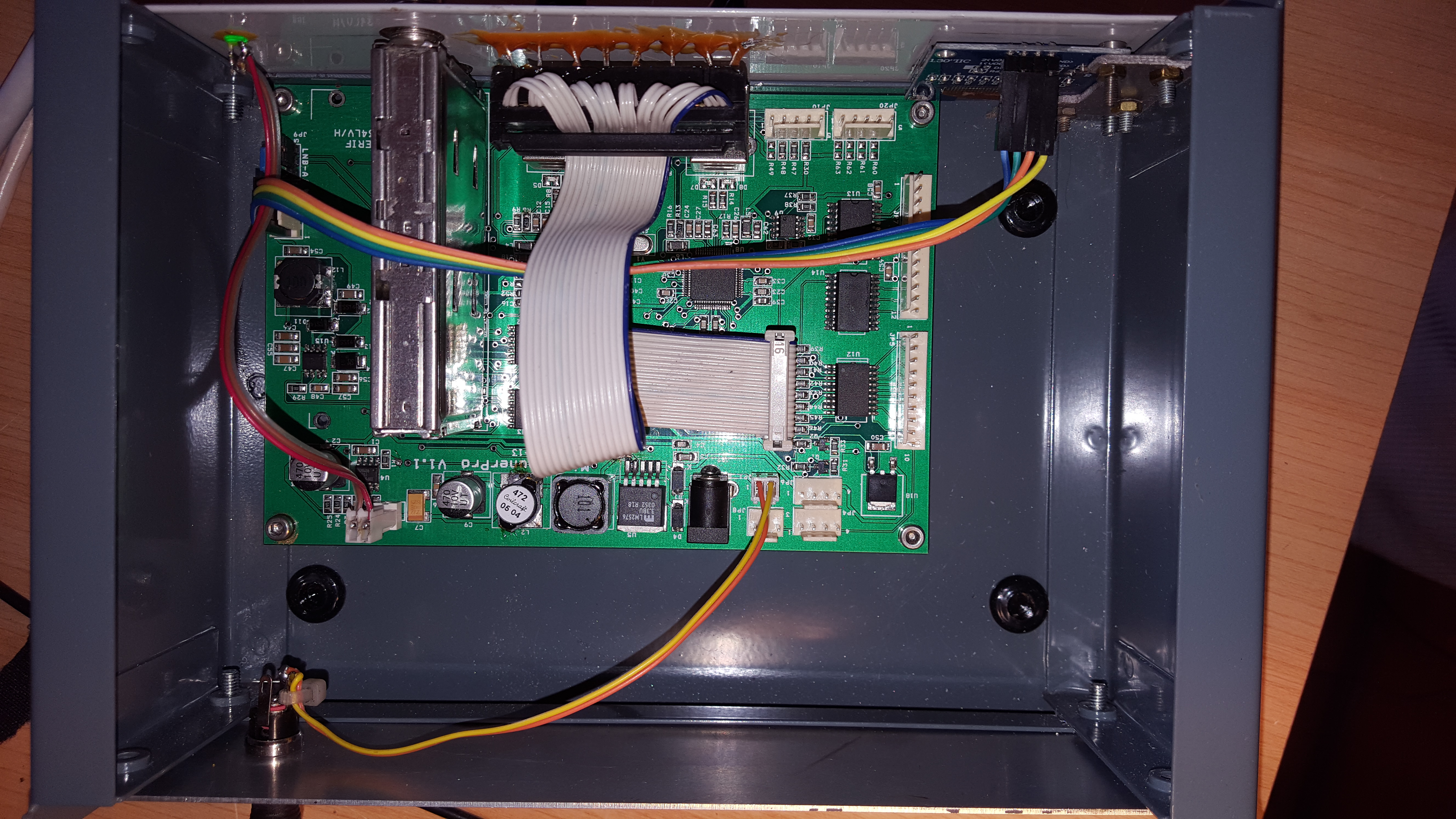

système de traking en coffret

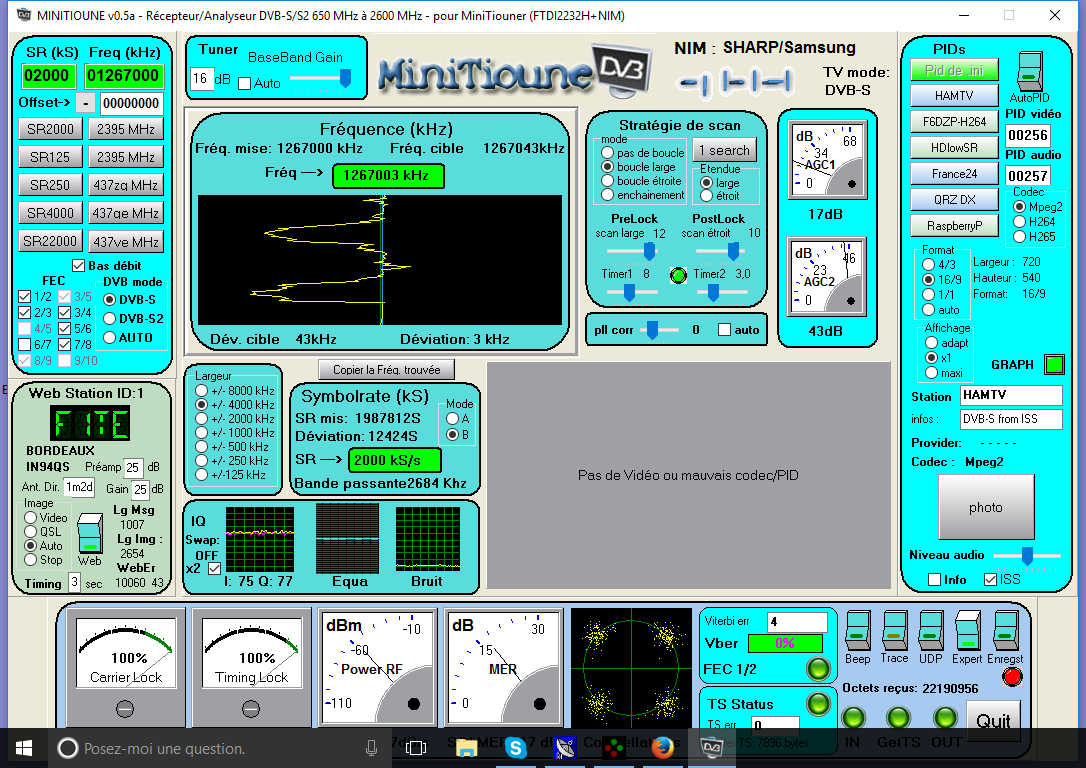

Logiciel Minitioune de F6DZP



Réception des émissions de l'ISS

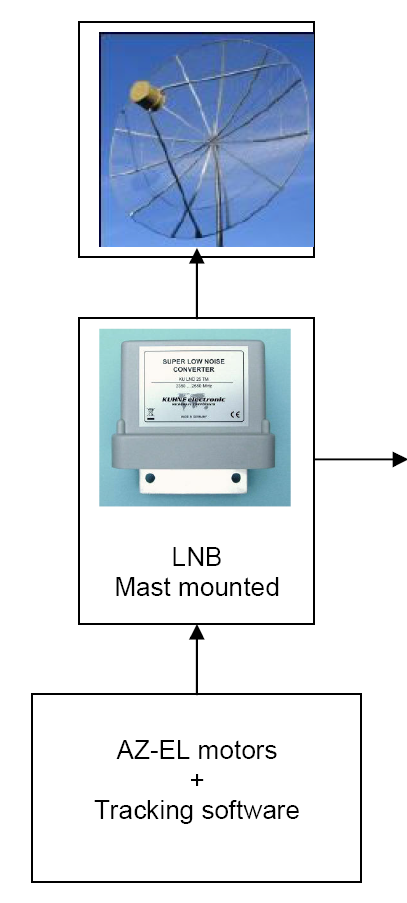

HAM TV – La CHAINE DE RECEPTION TERRESTRE

La réception de signaux DATV de Columbus est beaucoup plus exigeante que la réception VHF ou UHF.

En DATV le décodage devrait être possible, pour une station au sol équipée d'une parabole de 1,2 m, lorsque l'ISS est dans une fourchette d'environ 800 à 1000 km.

Cela limite le temps de réception DATV à environ 3 - 4 minutes pendant un passage favorable.

Une parabole de 1,2 m a une largeur de faisceau d'environ 4 degrés ( -1 dB ).

Le suivi de l'ISS sera donc plus exigeant que pour la réception de signaux VHF.

ARISS a établi une chaîne de plusieurs stations terrestres d'amateurs bénévoles, dont la position a été soigneusement choisie à des endroits situés le long d'un passage type de l'ISS sur l'Europe.

Ces stations reçoivent et décodent le signal DATV et diffuse l'audio et la vidéo sur Internet vers le serveur BATC au Royaume-Uni.

On peut donc se connecter au serveur BATC qui offre la possibilité de visualiser jusqu'à 6 images simultanément.

Avec cette configuration, la réception cumulée des différentes vidéos Ham est censée atteindre l'objectif de 15 minutes.





Vidéo du contact FX0ISS

https://youtu.be/sR5fVCAkl7Y

https://youtu.be/hfQCINFnvmw

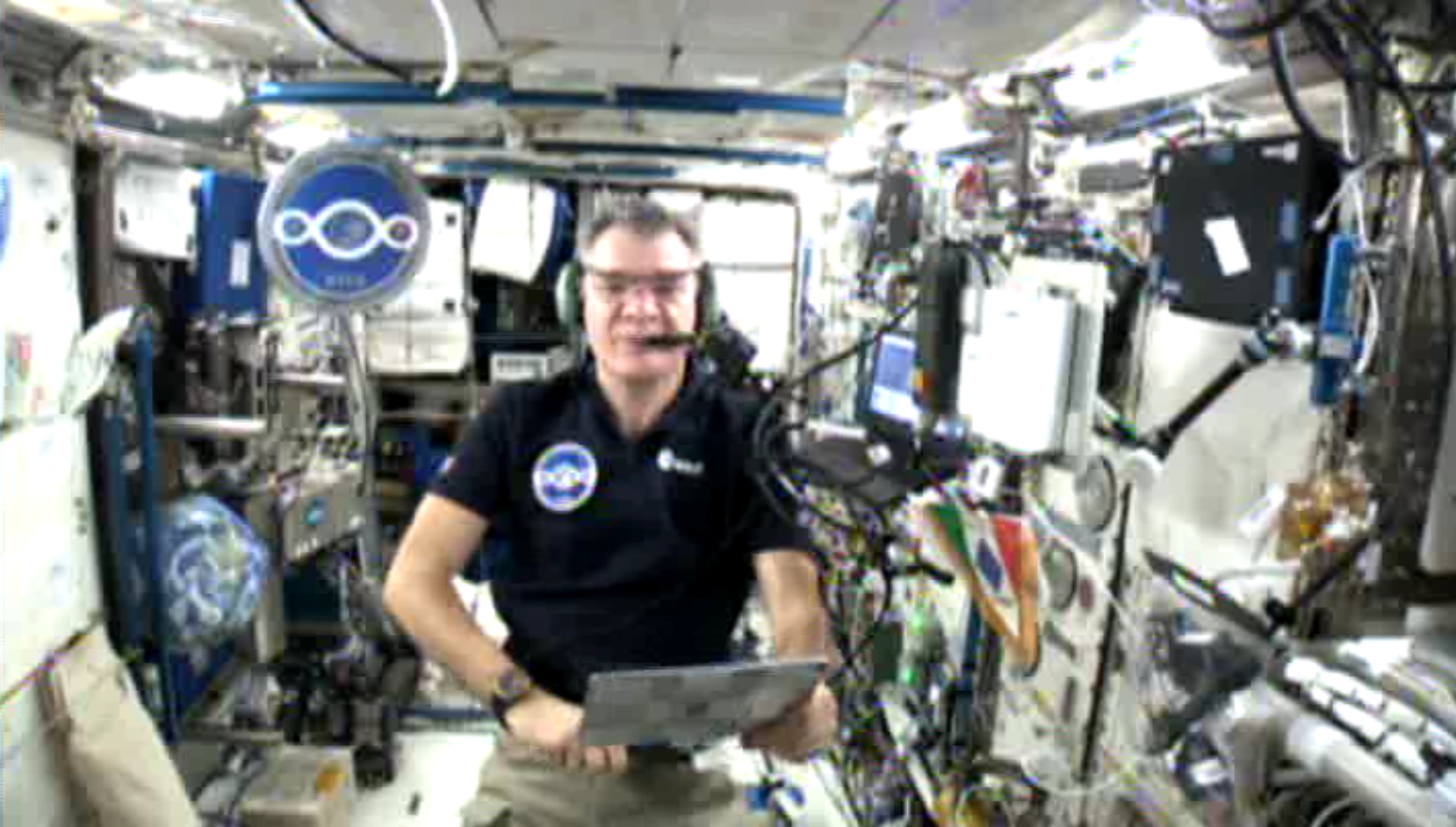

Capture du 21 octobre 2017 à 11:31

Capture du 21 octobre 2017 à 13:05
