Développement sur SDR "FISHBALL"

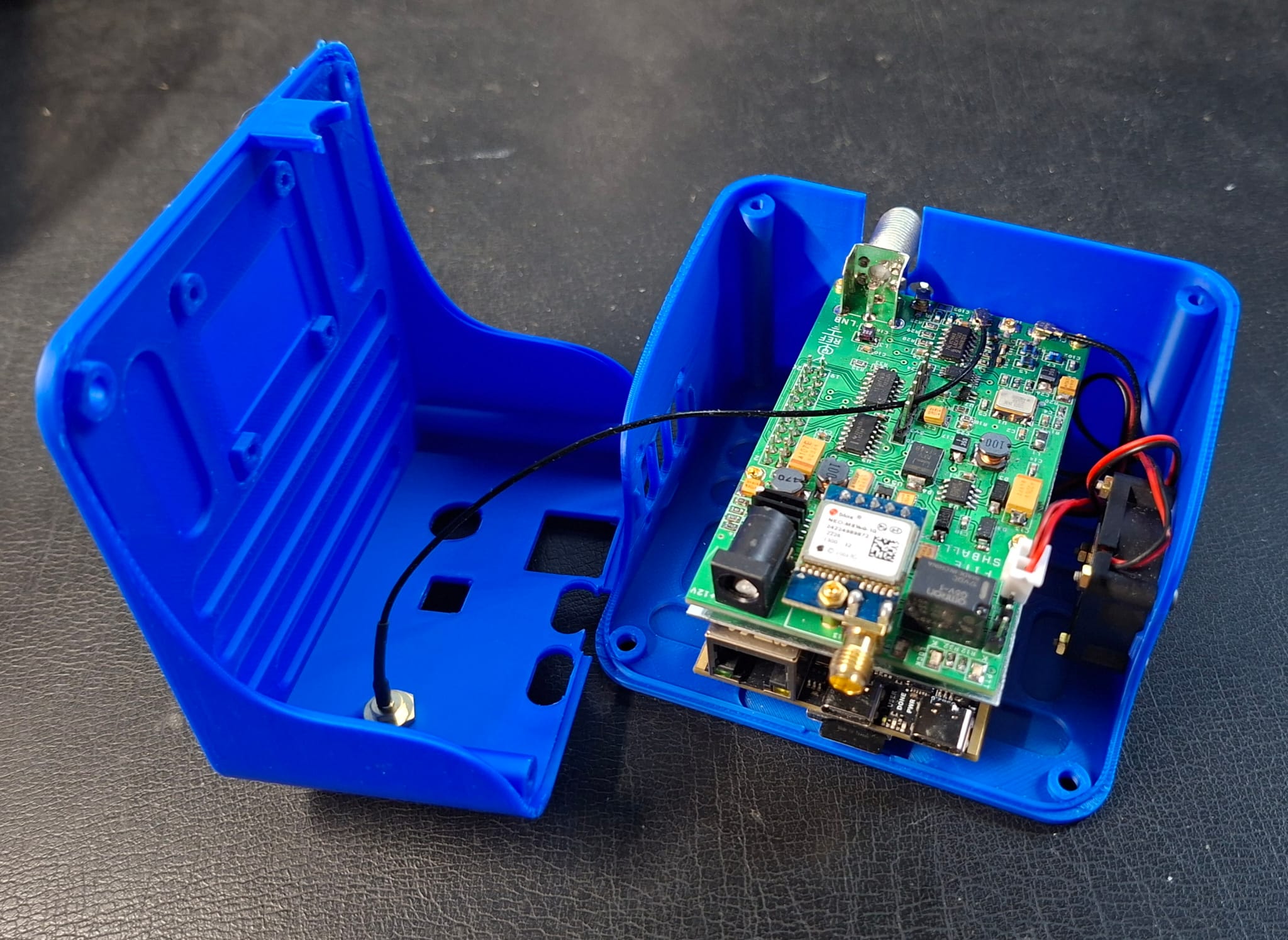

Après une carte prototype, voici la réalisation définitive de la carte d'extension décrite précédemment.

Pour la version du SDR, préférez le modèle équipé d'un processeur ZYNQ 7020

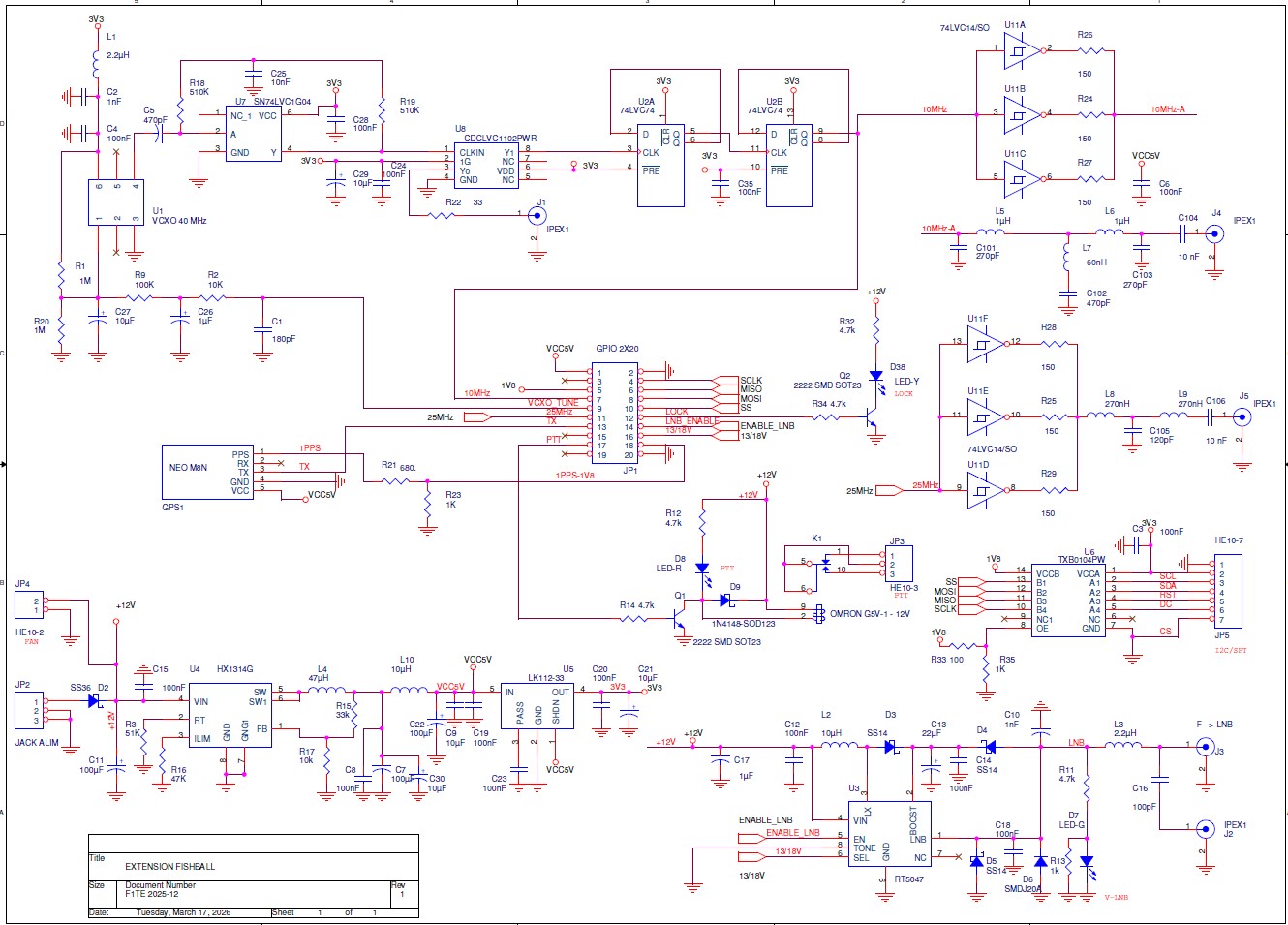

Le schéma définitif de la carte d'extension est celui-ci :

Dans ce schéma, le filtrage de l'alimentation 5V à découpage a été amélioré.

Le système d'asservissement du VC-TCXO se fait par software sur la base du signal 1PPS fourni par le GPSDO. Il n'est plus nécessaire de reprogrammer le GPS.

Une fois le VC-TCXO stabilisé, la led LOCK est allumée fixe.

Un signal 10 MHz est toujours disponible sur la carte mais l'option 25 MHz présente sur la carte a été abandonné coté software et cette sortie reste disponible pour d'autres utilisations futures.

La carte fait toujours la génération d'une tension 13 ou 18 V en vue d'alimenter par le coaxial un LNA ou LNB.

Un relais PTT est géré par le firmware, sous SDR-Console ou DATV-Easy.

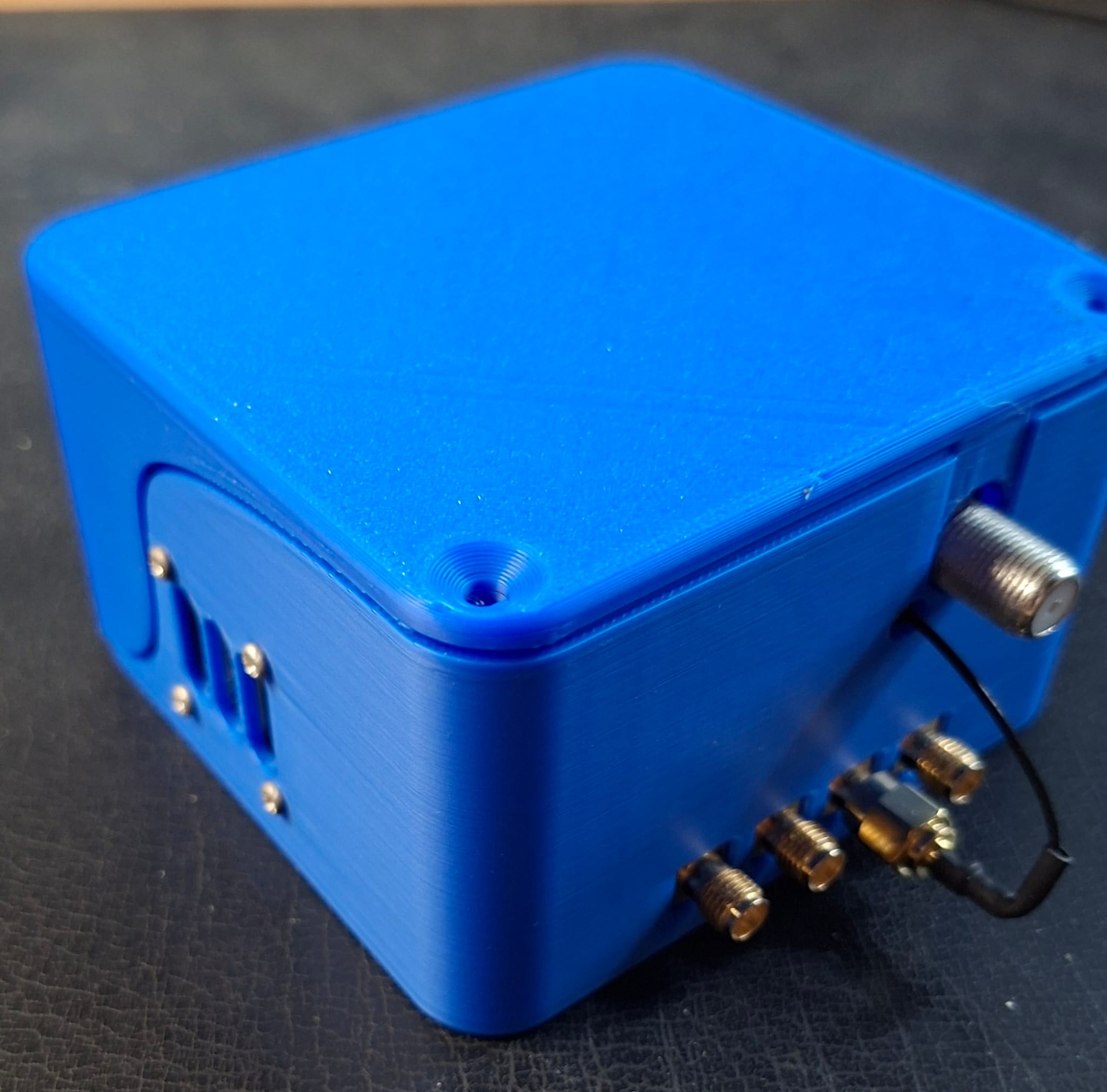

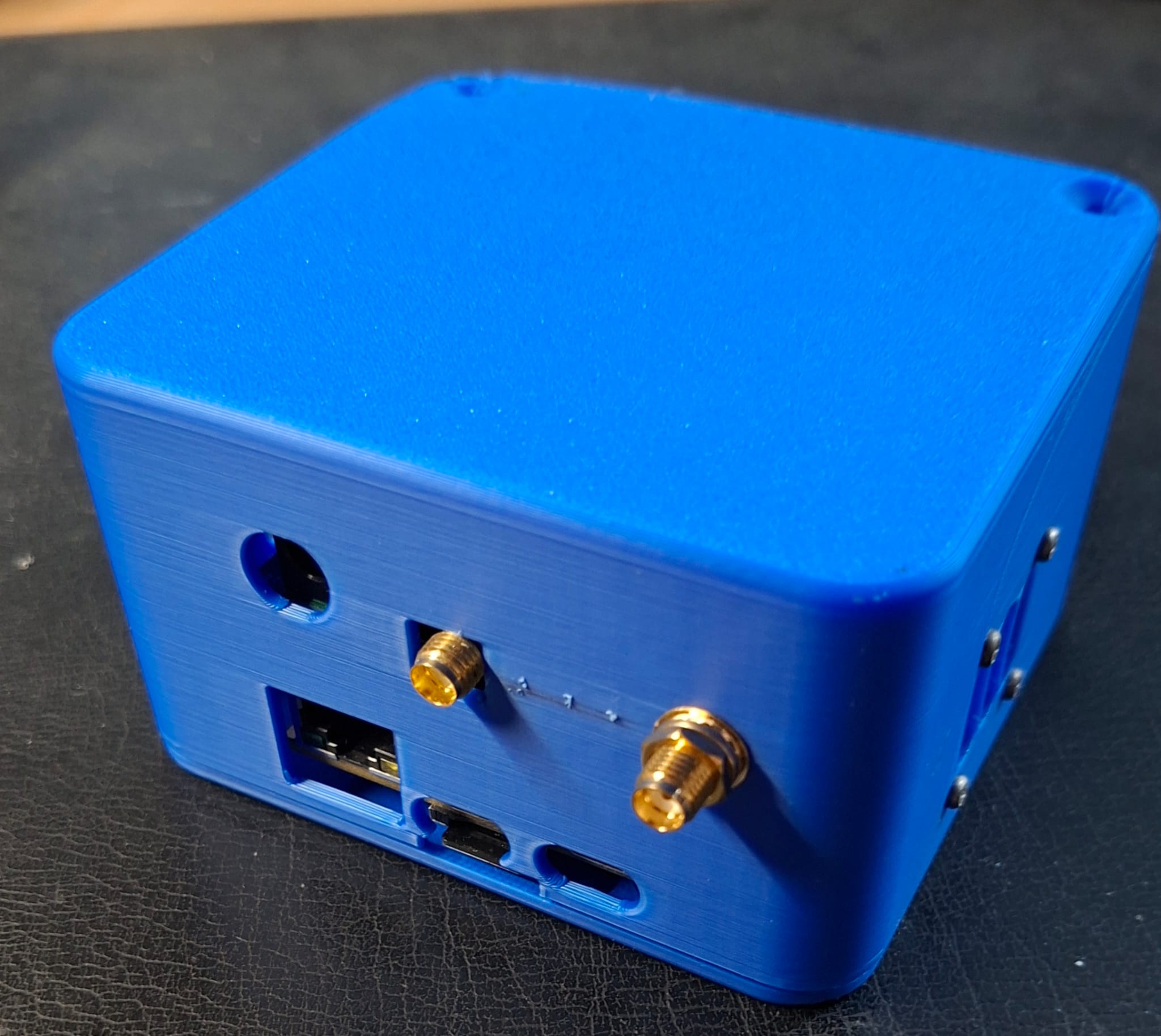

Le boîtier en impression 3D a été conçu par Lev F4NJJ.

Firmware

Ce SDR de type "Fishball" supporte le firmware TESUKA de F5OEO

Vous trouverez les dernières version ici : https://github.com/F5OEO/tezuka_fw

Pour générer la carte SD, suivre les instructions du README

CRITICAL: DO NOT use the standard frm flashing method. To prevent bricking, always boot via SD card mode unless you know what you are doing.

1. Go to the Releases Section.
2. Download and unzip the specific package matching your hardware configuration.
3. Format a fresh SD Card to FAT32.
4. Copy the entire contents of the sdimg folder onto the root of the SD Card.
5. Insert into your board and power on.

Des PCB sont disponibles ainsi que la liste des composants pour ceux qui veulent se lancer.

Un grand merci à F5OEO pour son aide et à F4NJJ pour son design de boitier.

73, Lucien F1TE
