Récepteur SDR à conversion directe sur 144MHz

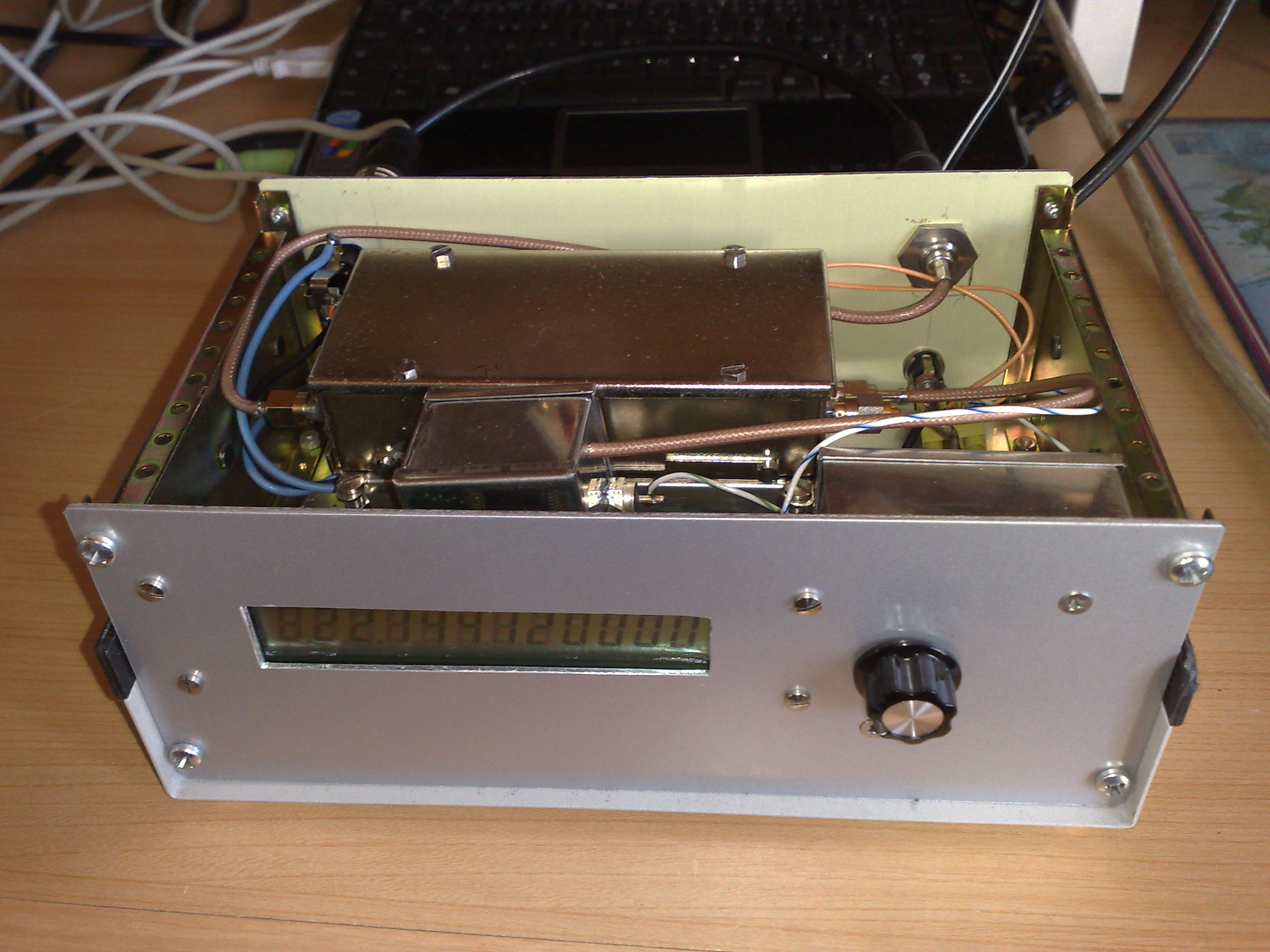

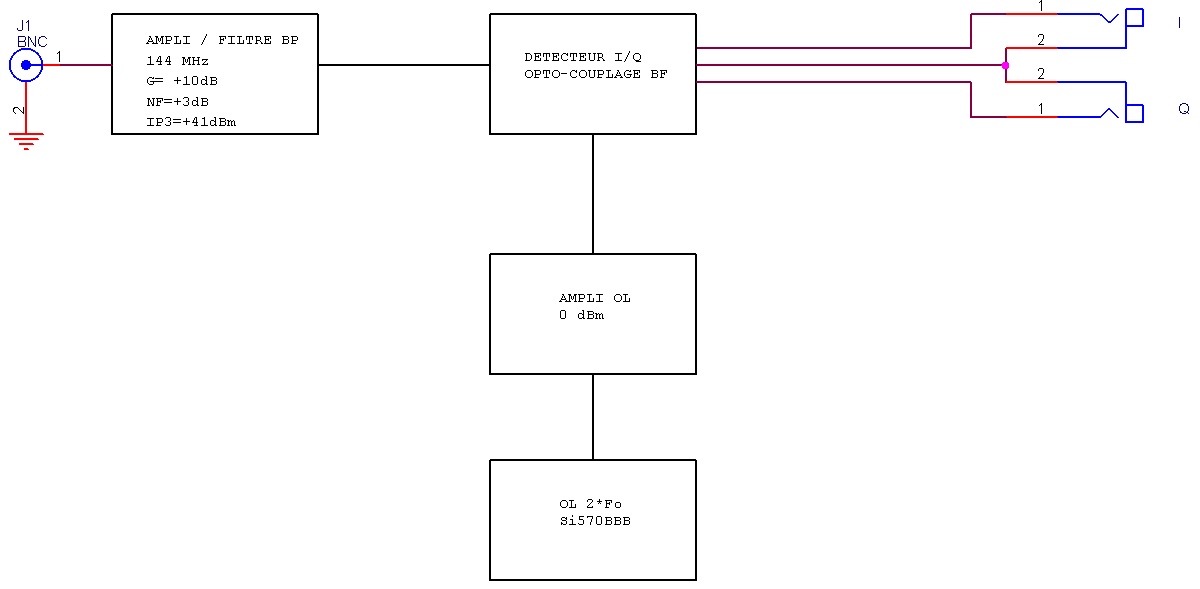

Synoptique

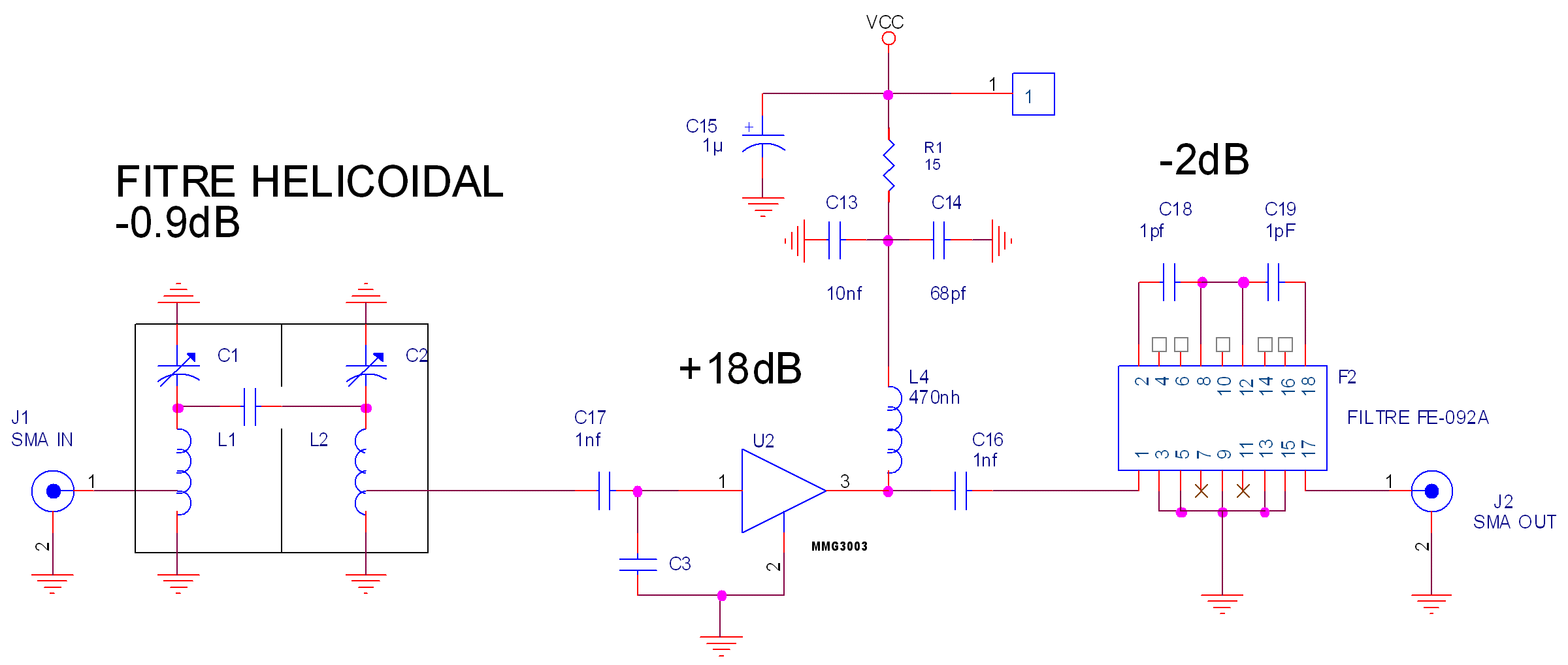

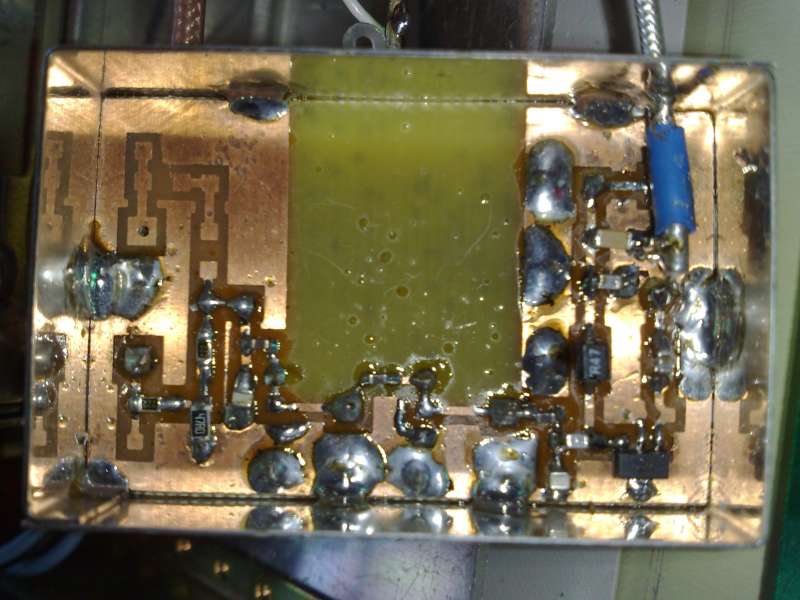

Ampli LNA 144

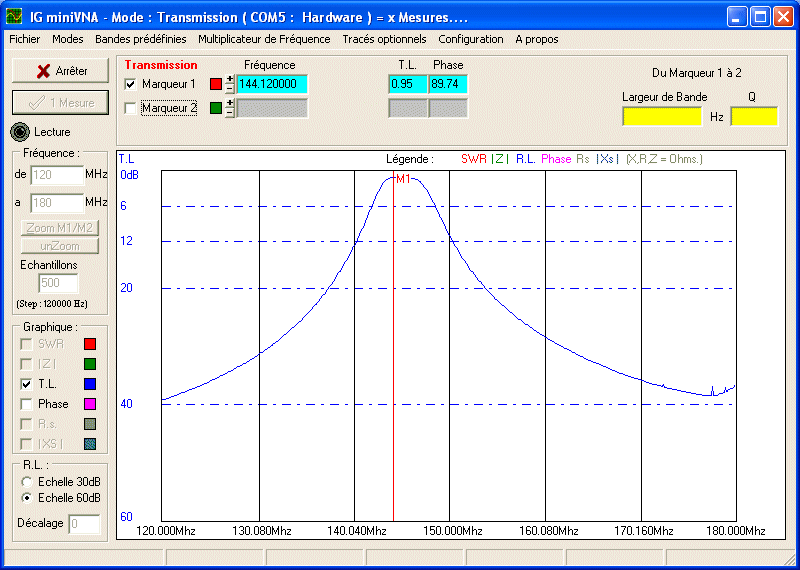

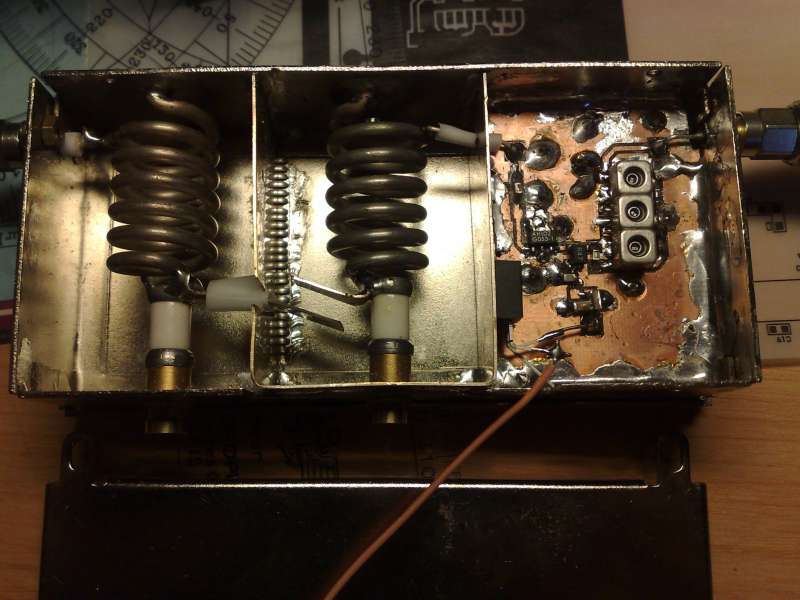

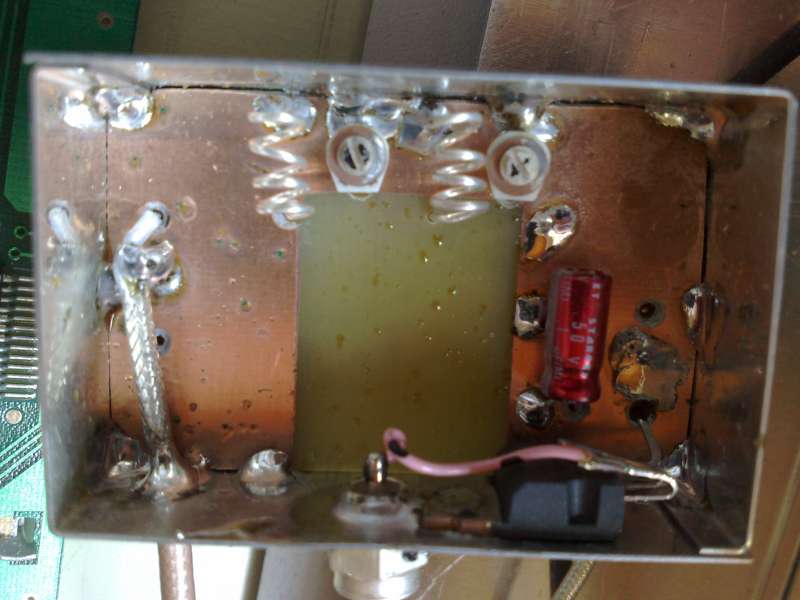

Filtre de bande pour limitation du bruit
Gain +15dB
Fort IP3 +40dBm
NF +3dB

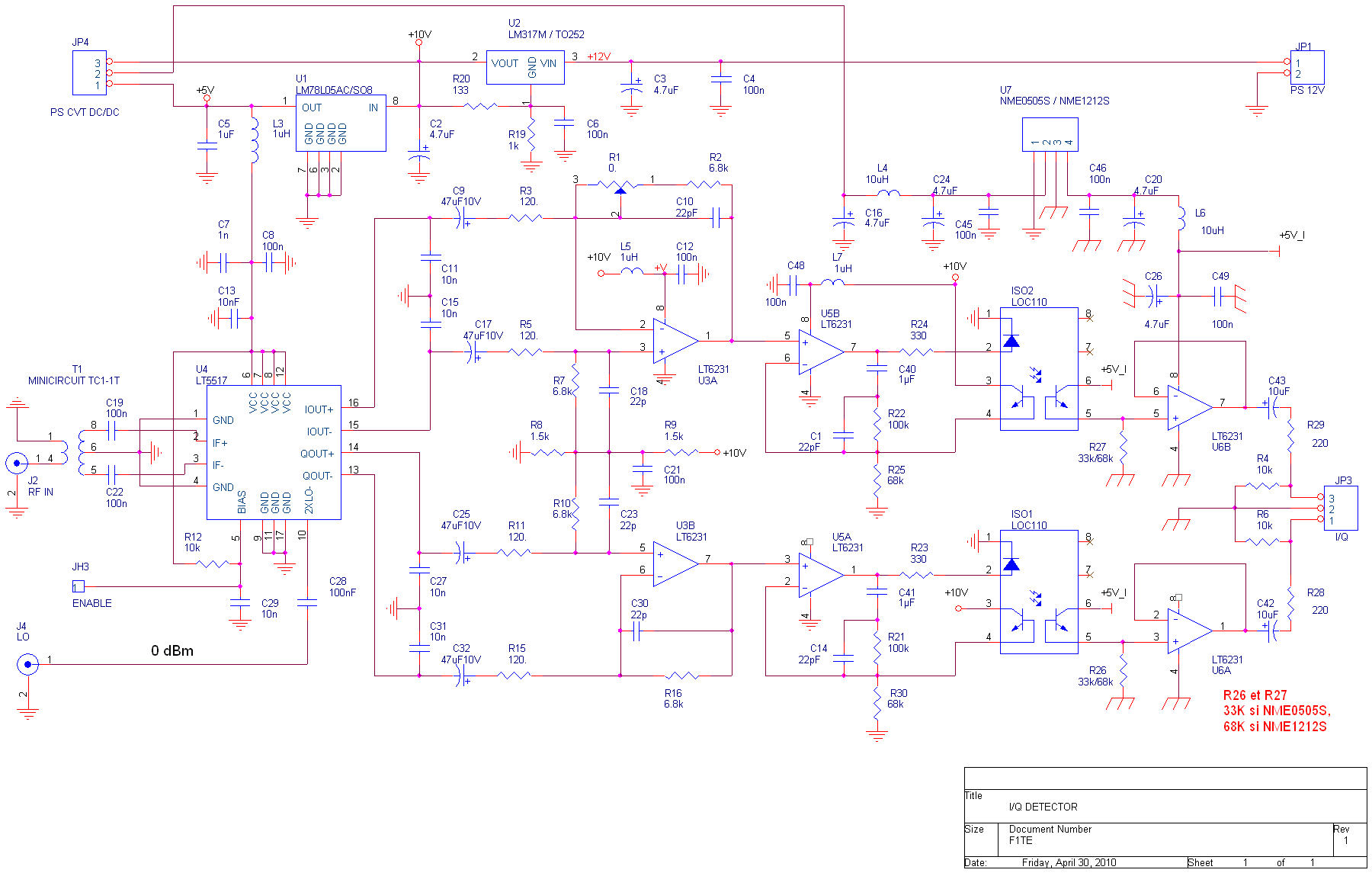

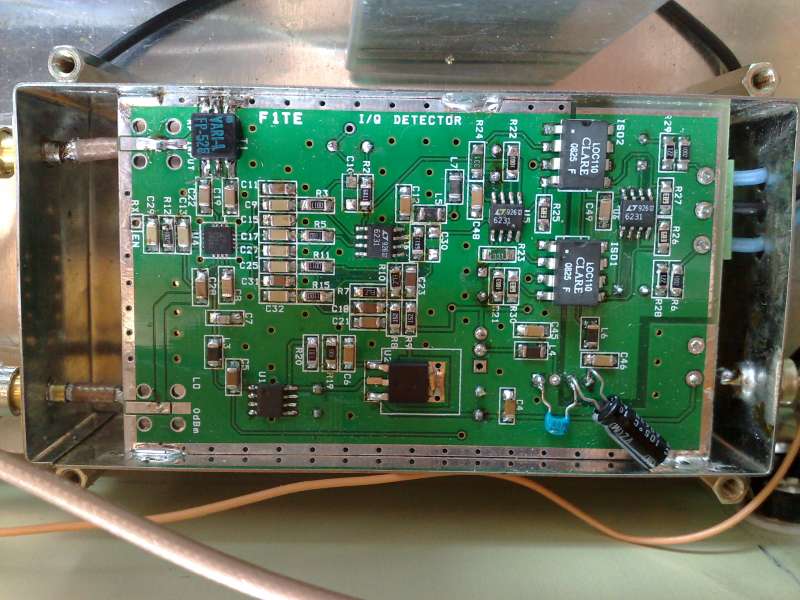

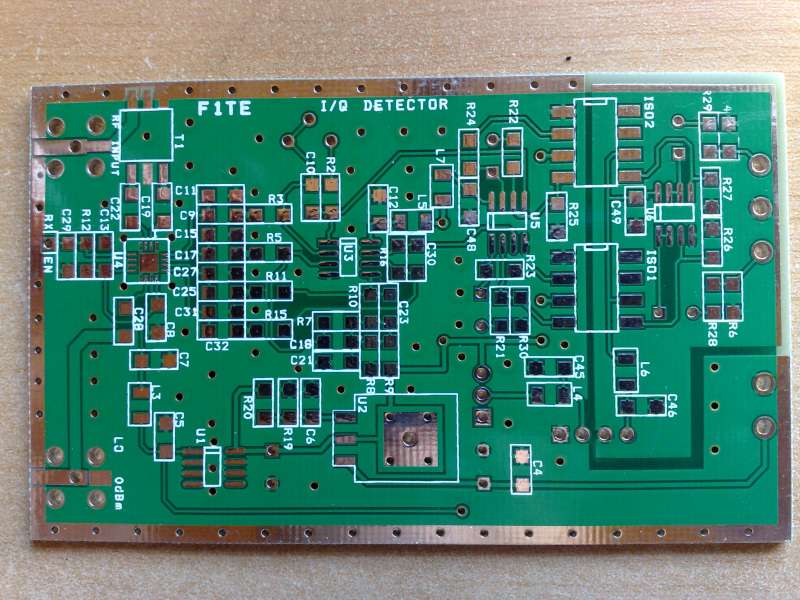

Détecteur I/Q
Le circuit détecteur I/Q est un LT5517 de Linear Technology. Il demande un OL de 0dBm à deux fois la fréquence de réception. La particularité de se dmodule détecteur est la sortie I/Q opto-couplée.
Oscillateur local
Deux fois la fréquence de réception

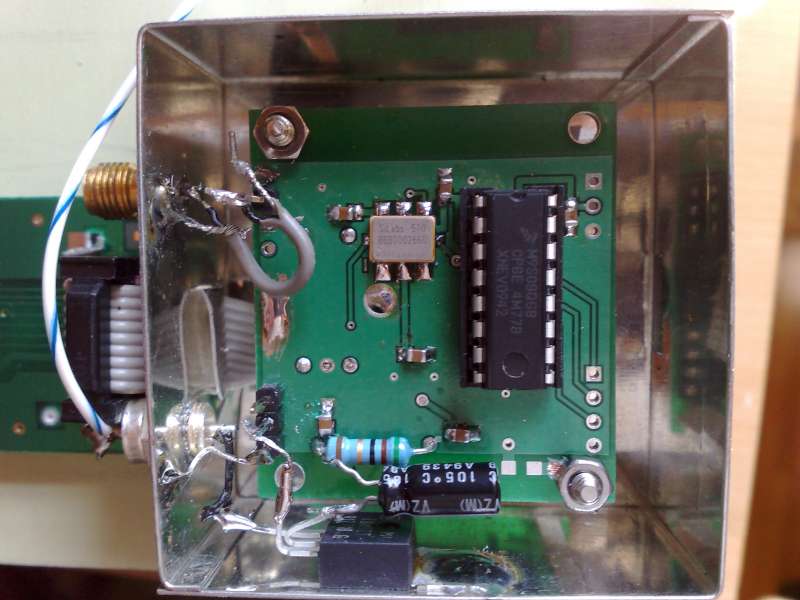

Soit par SI570BBB
Pilotage par driver USB DG8SAQ (SDR-KIT) ou par microcontrôleur (K5BCQ)
Soit par chaîne classique contrôlée par quartz.

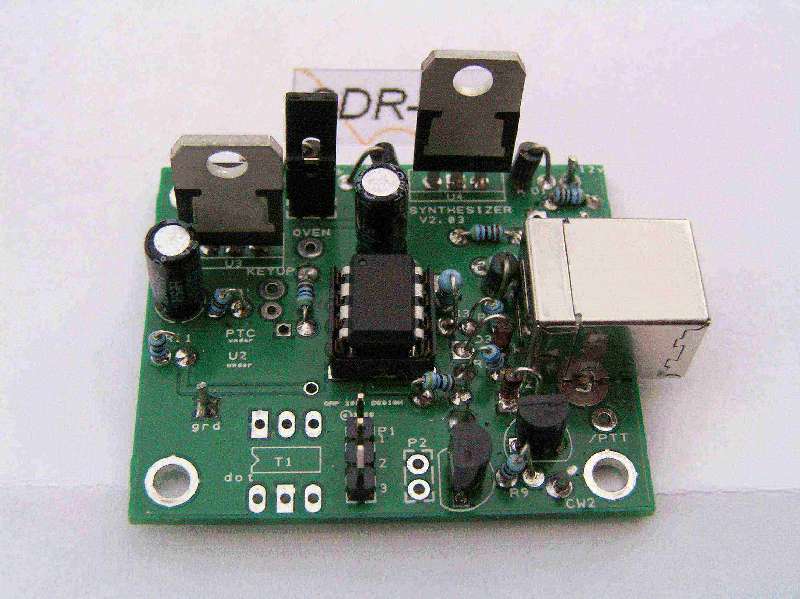

SDR-KIT

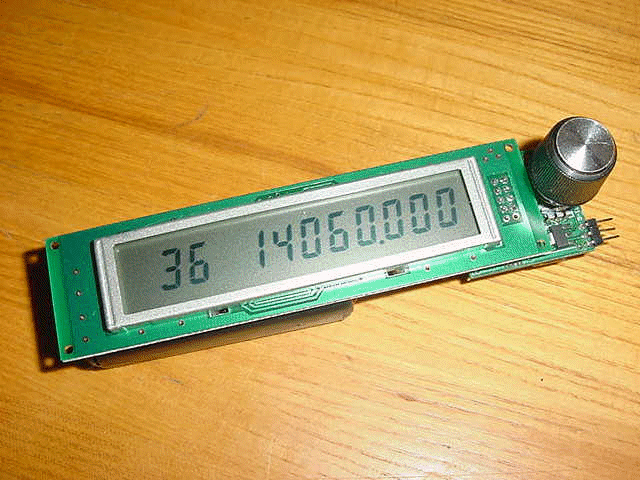

KIT K5BCQ

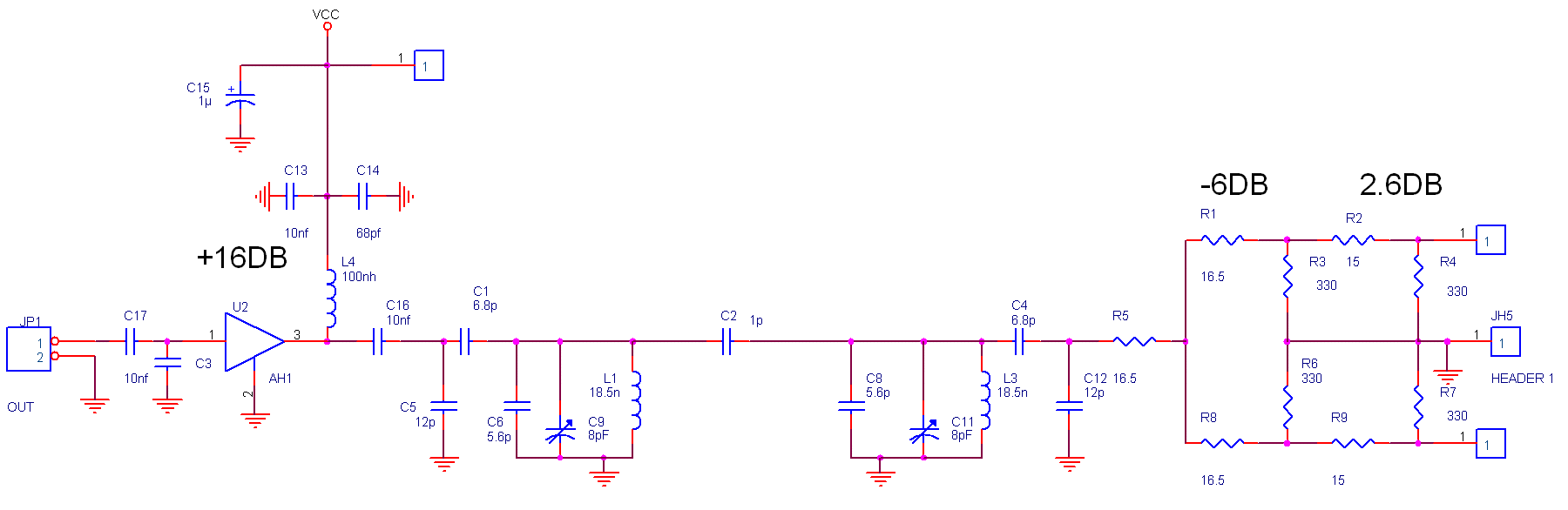

Ampli oscillateur local
Sortie 0 dBm pour éventuellement 2 détecteurs
Réjection harmonique > 50dB
Logiciel

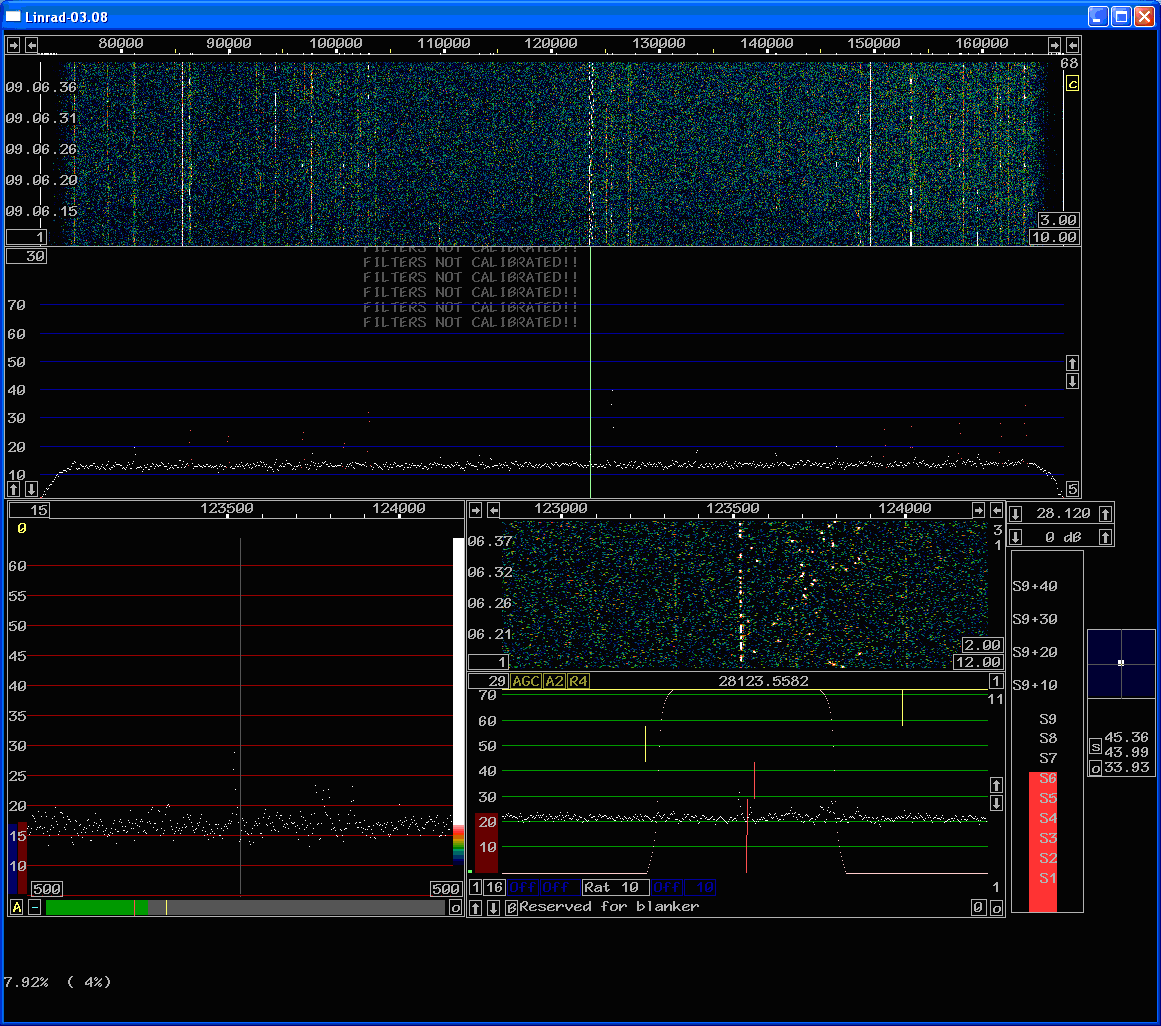

Linrad

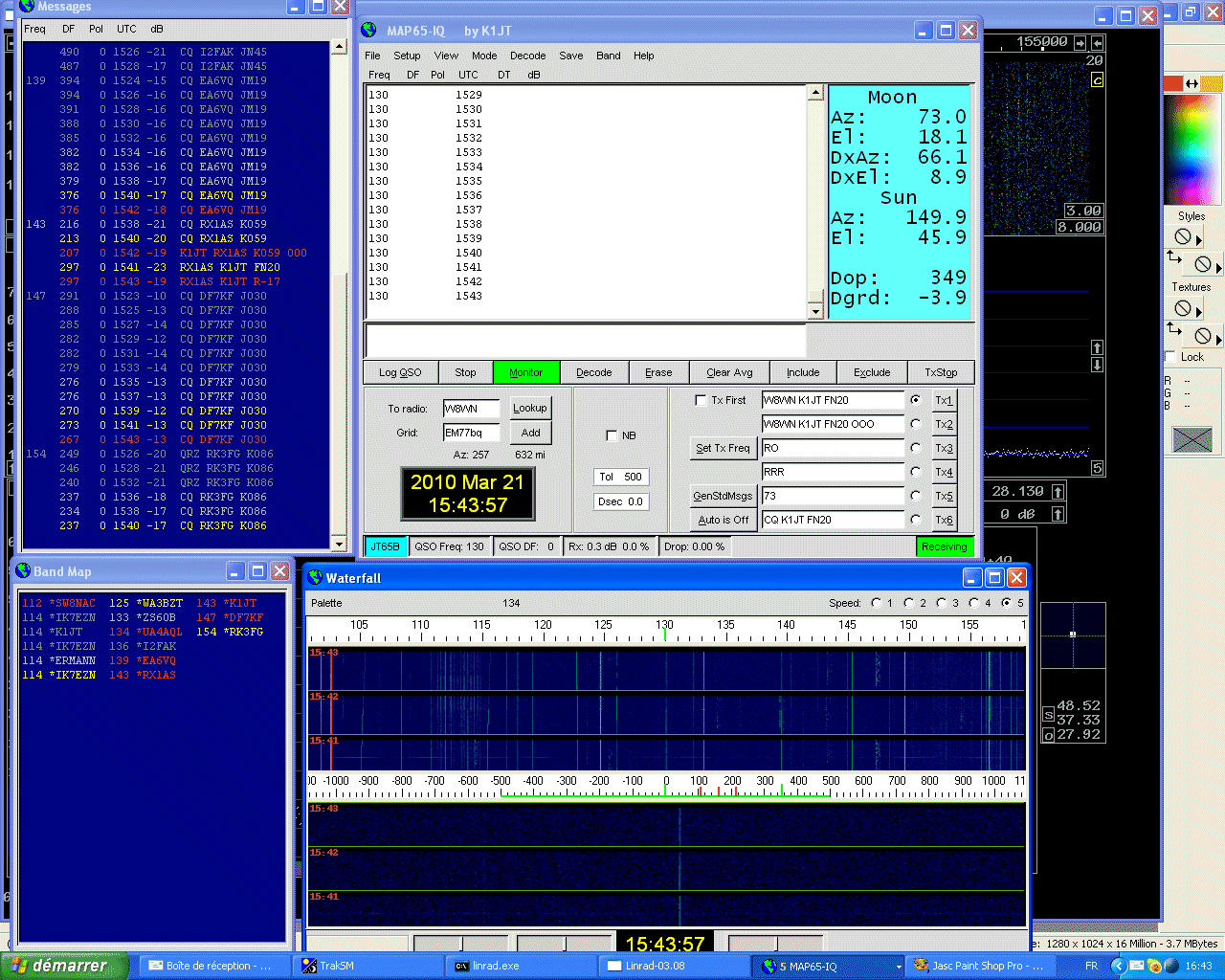

MAP65 I/Q
La communication entre Linrad et MAP65 I/Q se fait par un port TCP-IP, sur la même machine ou sur une machine en réseau, Linux ou Windows.
