Amplificateur 435 MHz

Destiné principalement à la télévision numérique, cet amplificateur peut bien sur servir pour d'autres utilisations.

Plusieurs équipements SDR émission/réception sont apparus ces derniers mois sur le marché pour servir de modulateurs DATV entre 100 MHz et 3.5 GHz.

En particulier le Lime-SDR-Mini et le Adalm-Pluto.

Parfaitement adaptés à une utilisation sur 435 MHz, ils ne délivrent qu'une puissance émission de l'ordre de quelques milliwatts, se référer à leurs caractéristiques détaillées.

Il est donc nécessaire de mettre à la suite un étage amplificateur le plus linéaire possible pour obtenir un niveau de puissance suffisant.

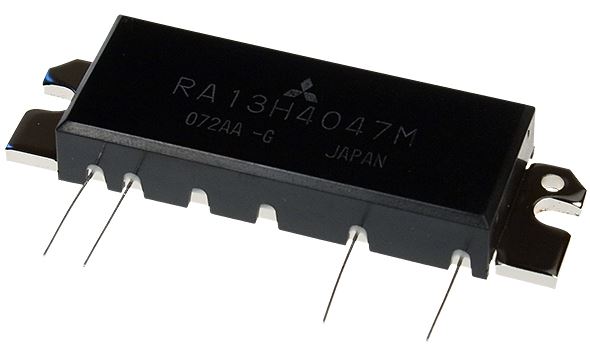

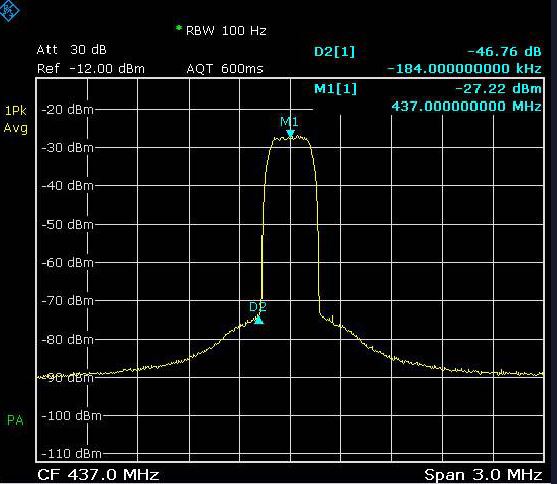

En se basant sur les tests et essais de Jean-Pierre F6DZP, c'est le module hybride Mitsubishi RA13H4047M qui a été sélectionné particulièrement ses caractéristiques de linéarité, essentielles pour obtenir un spectre très propre en télévision numérique bas débits.

Objectif

Pouvoir disposer de un ou deux watts parfaitement filtrés sans dégradation du spectre pour une émission DATV de qualité.

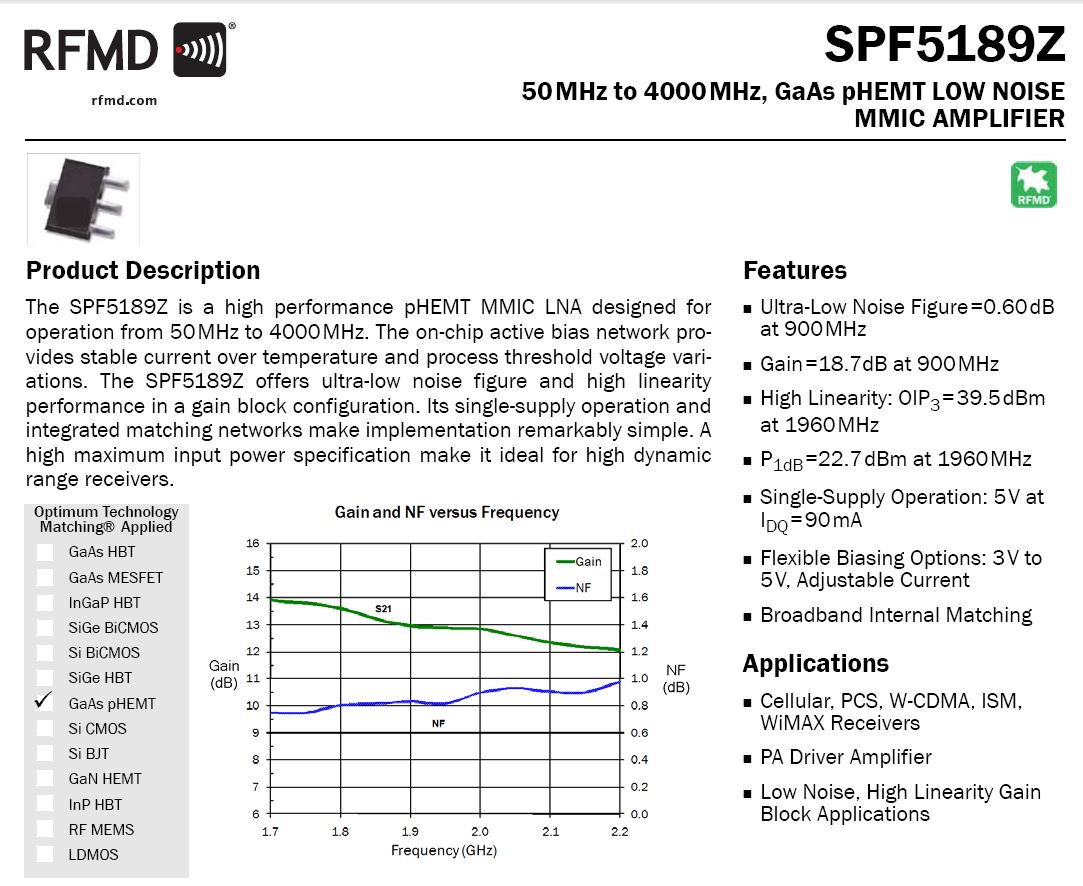

Afin de disposer du gain nécessaire, un premier étage utilisant un MMIC SPF5189Z ayant un gain d'un vingtaine de dB est inséré devant le module hybride.

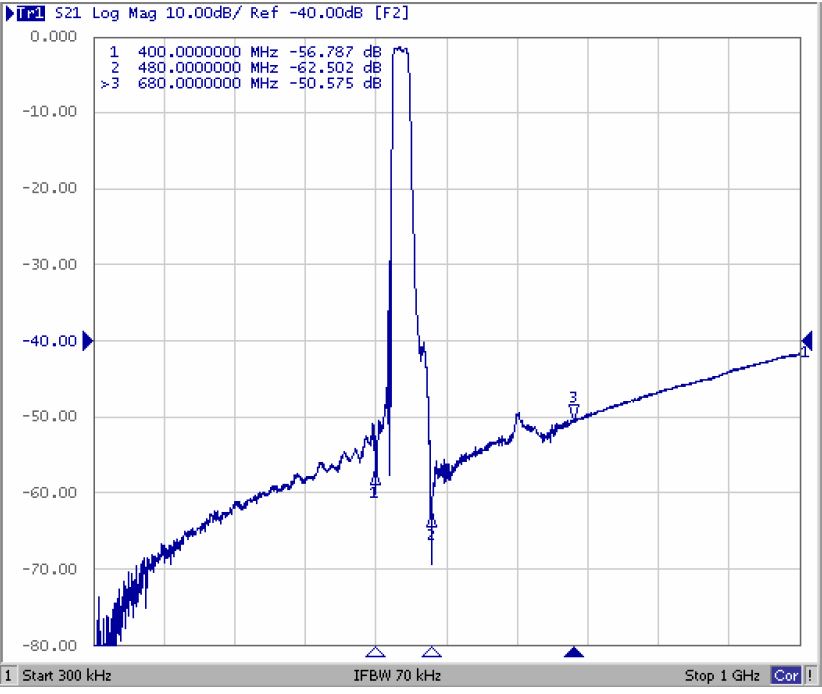

Pour améliorer le filtrage du signal issu du modulateur, Pluto ou Lime-SDR, un filtre à onde de surface centré sur 435 MHz est ajouté. Il s'agit du modèle TA1408A

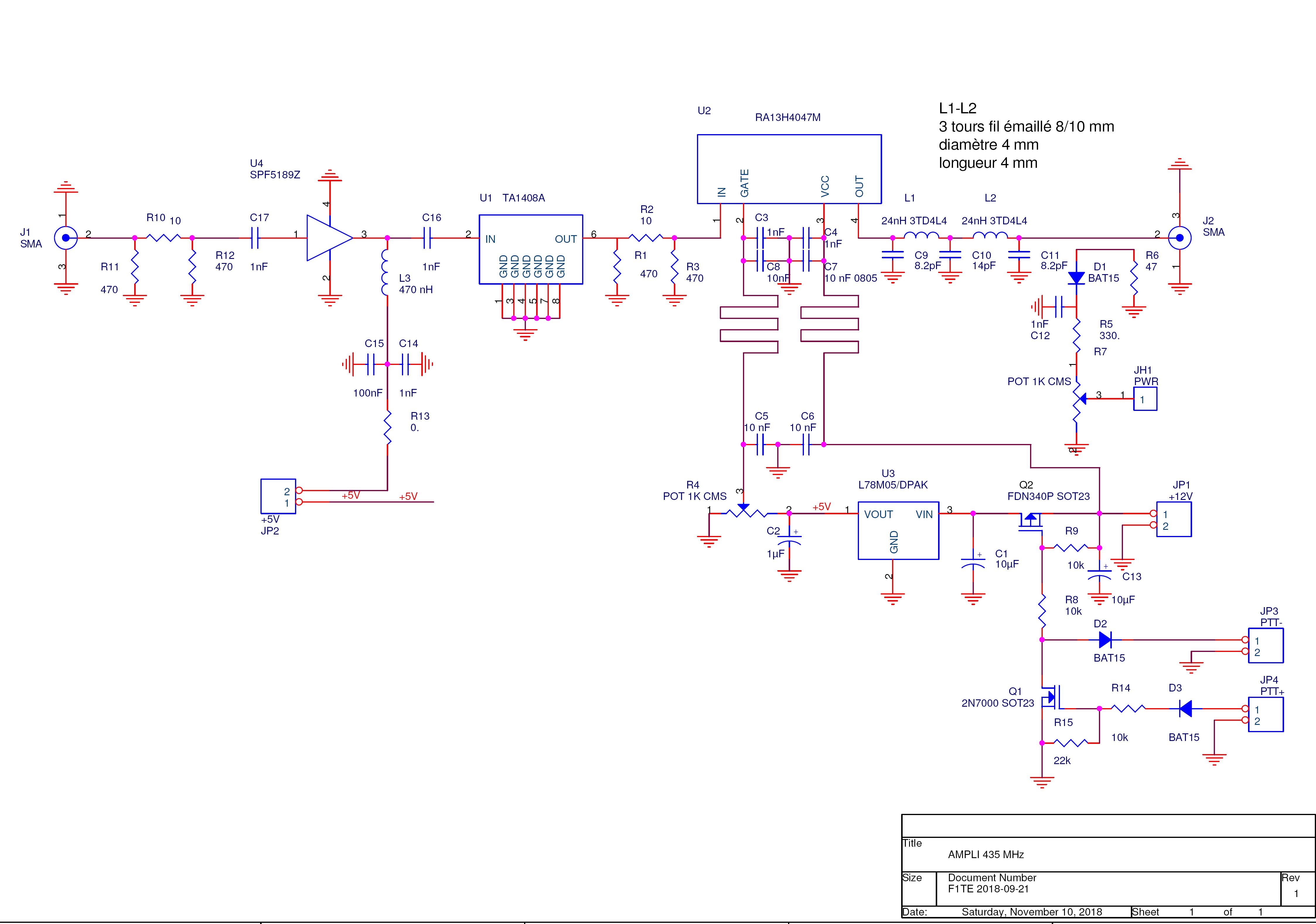

Le schéma retenu

 Après discussion sur un forum spécialisé, voici le schéma retenu.

On peut remarquer l'étage préamplificateur avec le MMIC SPF5189Z suivi du filtre SAW TA1408A.

On trouve aussi des atténuateurs de 1.5 dB qui pourront être modifié si besoin pour adapter les niveaux afin d'obtenir la meilleure émission possible.

On remarque en sortie du module hybride un filtre passe bas pour réduire autant que possible les harmoniques générées par les différents étages d'amplification.

On trouve aussi en sortie une ligne pick-up avec détection de manière à disposer d'une indication de puissance relative de sortie qu'il sera possible ensuite d'étalonner.

Une commutation de la tension de polarisation est prévue par une entrée PTT, soit par mise à la masse, entrée PTT- ou par une tension d'environ +5V, entrée PTT+. Ceci permet un blocage du module en période de réception.
