Source hélicoïdale

pour parabole offset


Réception de la station spatiale ISS





Voici la réalisation d'une hélice utilisée par F1DXB sur un design de F6BKI, prévue pour illuminer une parabole offset de 80 cm.

Elle est basée sur le calcul de W0FMS

Elle est réalisée sur un morceau de circuit imprimé étamé double face de 12 cm de diamètre.

Sur le centre, on trace au compas un cercle de 40 mm de diamètre que l'on divise en secteurs de 120 degrés.

Sur un des trois points de ce cercle on perce un trou de 2.5 mm pour souder sur les deux faces le départ de l'hélice à la masse.

Sur un des autres points (dépendant du sens de rotation désiré) on perce au diamètre adéquat pour fixer la fiche N, soudée sur les deux faces.

Cette hélice est réalisée en fil de cuivre rigide avec un diamètre de 40 mm et un pas de 30 mm environ.

Elle comporte 6 tours bobinés sur une forme en PVC de 32 mm pour tenir compte de l'élasticité du fil de cuivre.

Une fois l'hélice mise en forme, souder le fil de cuivre à la masse des deux cotés, puis sur la fiche N en renforçant la soudure par un fil de 8/10.

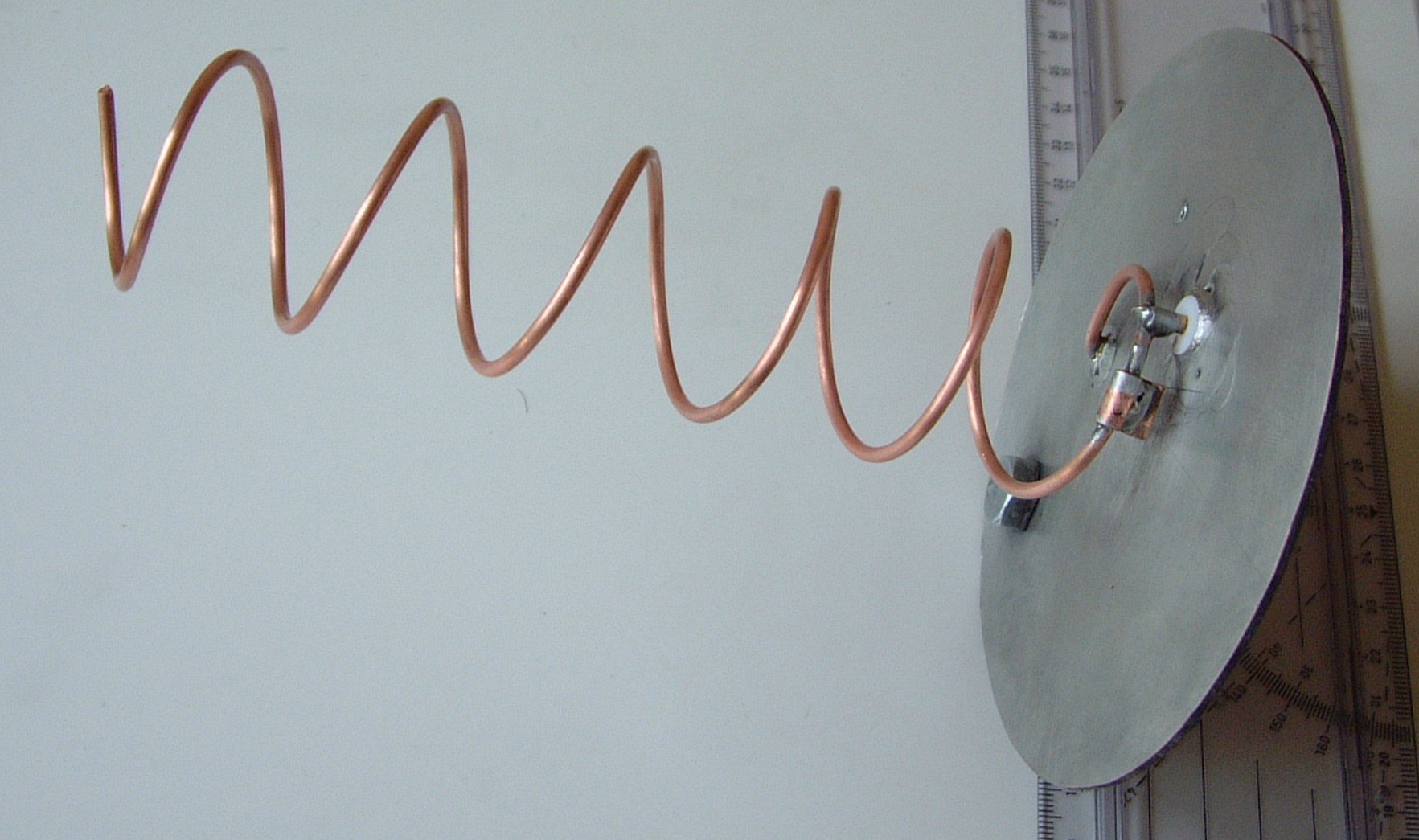

Les photos se passent ensuite de commentaire.

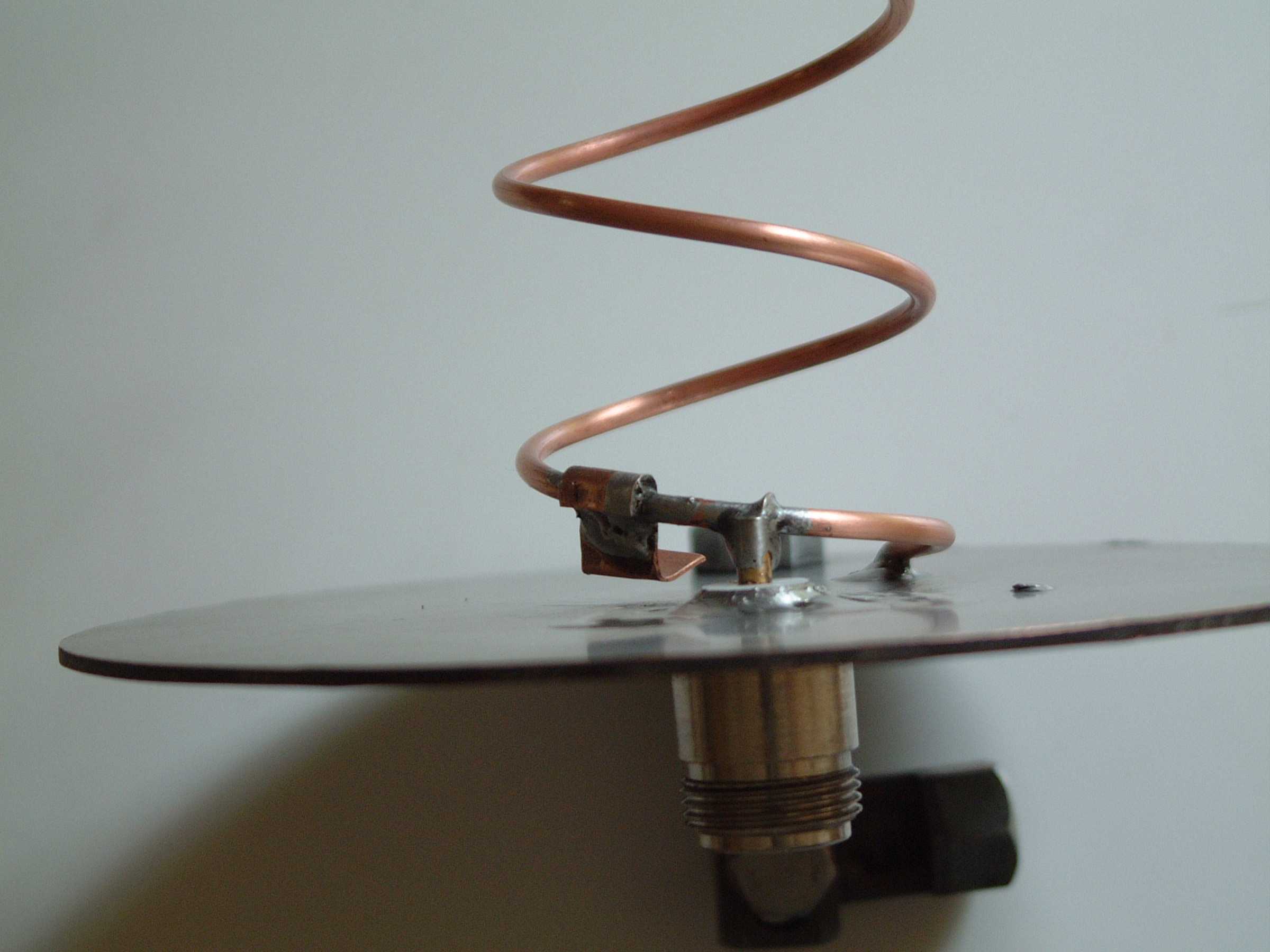

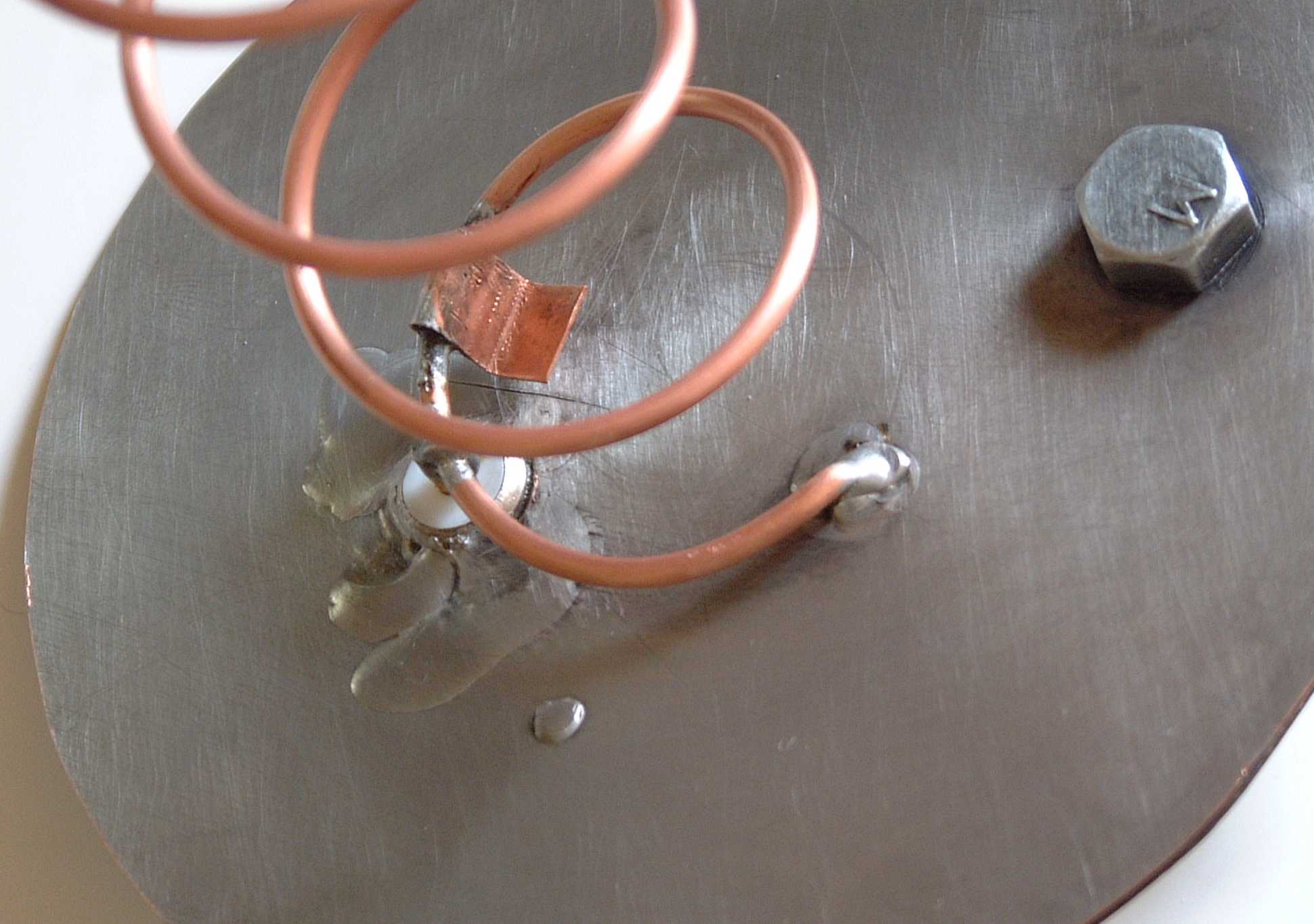

Remarquez quand même le détail de l'adaptation d'impédance à 50 ohms avec la petite capacité réalisée par un morceau de cuivre.

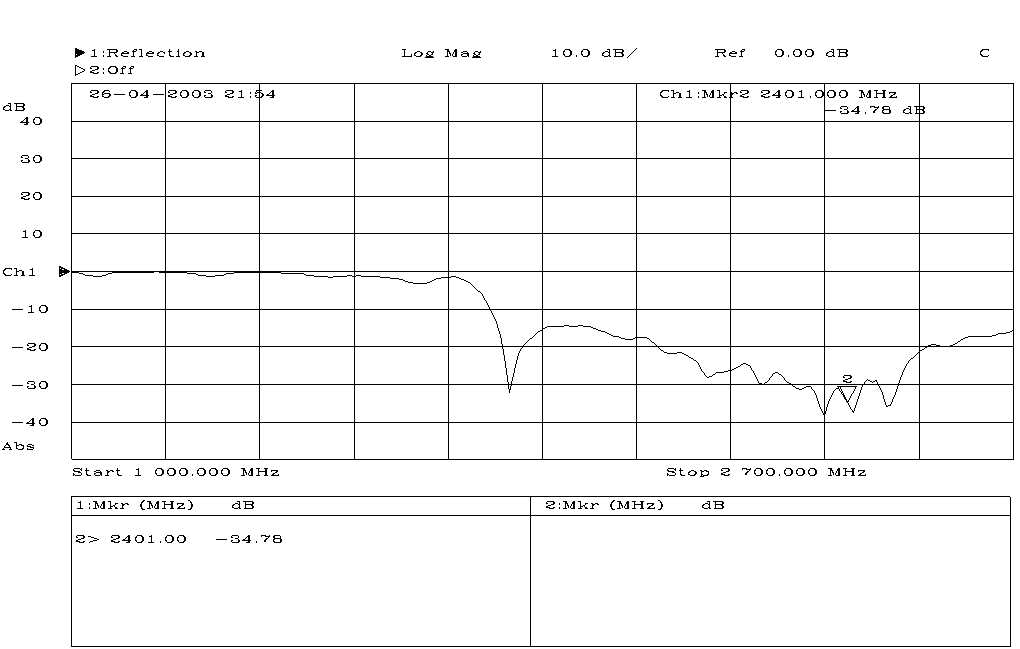

Voici la courbe d'adaptation de l'antenne.



Les avantages de cette réalisation sont :

  • l'hélice est "tout à la masse"
  • du fait de la tenue en deux points, la rigidité mécanique est bonne
  • l'hélice peut se passer de "tuteur", si le fil est suffisamment rigide.
